Dettagli
NRND
DEC 50/5, Amplificatore digitale 1-Q-EC 50 V / 5 A, regolatore di velocità, uscita PWM
Codice articolo 230572
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 285,47 |
| 5-19 | € 267,15 | |
| 20-49 | € 247,15 | |
| a partire da 50 | Su richiesta |
NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche
| Prodotto | |
| Peso | 155 g |
| Motore | |
| Motori EC fino a | 250 W |
| Sensor | |
| Sensori Hall digitali (motori EC) | Sì |
| Variabili di controllo | |
| Regolatore di corrente | Sì |
| Regolatore di velocità (open loop) | Sì |
| Regolatore di velocità (closed loop) | Sì |
| Dati elettrici | |
| Tensione operativa V cc (min.) | 10 V |
| Tensione operativa V cc (max.) | 50 V |
| Tensione max. in uscita (fattore * V cc) | 0.95 |
| Corrente max. in uscita I max | 10 A |
| Corrente continuativa in uscita I cont | 5 A |
| Frequenza PWM dello stadio di potenza | 39 kHz |
| Frequenza regolatore PI di velocità | 0.16 kHz |
| Velocità max. (EC; 1 paio poli) commutazione trapezoidale | 120000 rpm |
| Induttanza di fase integrata | 0 µH |
| Ingressi | |
| Segnali dei sensori Hall | H1, H2, H3 |
| Ingressi digitali | 4 |
| Funzionalità degli ingressi digitali | abilitazione, senso di rotazione, freno, valore nominale fisso |
| Ingressi analogici | 1 |
| Risoluzione, intervallo, circuito | 10 bit, 0…+5 V, riferita a massa |
| Funzionalità degli ingressi analogici | valore nominale |
| Potenziometro | 3 |
| Funzionalità dei potenziometri | valore nominale 1, valore nominale 2/rampa, limite di corrente |
| DIP switch | 6 |
| Funzionalità dei DIP switch | modo operativo, campo di velocità, amplificazione, configurazione |
| Uscite in tensione | |
| Tensione alimentazione sensori Hall | +7…12 VDC, max. 30 mA |
| Uscita tensione ausiliaria | +5 VDC, Ro = 220 Ohm |
| Visualizzazione | |
| Indicatore di stato "pronto" (Ready) | LED verde |
| Indicatore di stato "errore" (Error) | LED rosso |
| Funzionalità di protezione | |
| Funzionalità di protezione | limite di corrente, protezione da blocco, sovratemperatura, transitori di tensione, corto circuiti della linea del motore |
| Condizioni ambientali | |
| Temperatura min. - esercizio | -10 °C |
| Temperatura max. - esercizio | 45 °C |
| Temperatura min. - stoccaggio | -40 °C |
| Temperatura max.- stoccaggio | 85 °C |
| Umidità min. (condensa non permessa) | 20 % |
| Umidità max. (condensa non permessa) | 80 % |
| Dati meccanici | |
| Peso | 155 g |
| Dimensioni (lunghezza) | 95 mm |
| Dimensioni (profondità) | 75 mm |
| Dimensioni (altezza) | 24 mm |
| Fissaggio | Flangia per viti M3 |
Descrizione

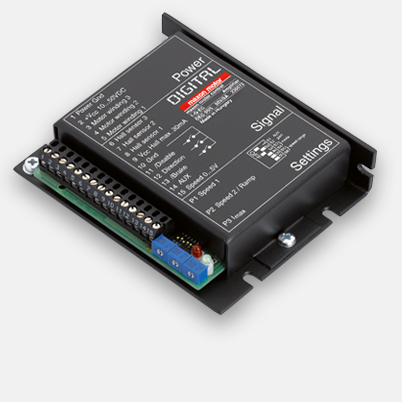

DEC 50/5 (Digital EC Controller) è un amplificatore a un quadrante per il comando di motori EC con sensori Hall e potenza in uscita fino a 250 watt.Download
Manuali
-
Tedesco
Inglese
Spagnolo
Francese
Italiano
Giapponese
