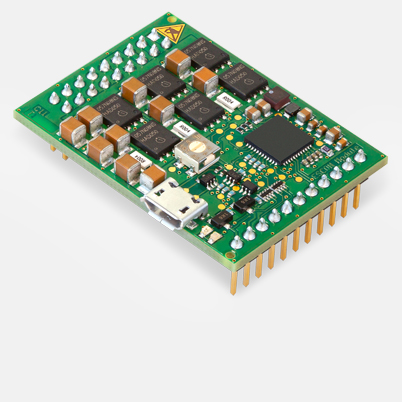

ESCON Module 50/5, Servocontrollore 4-Q per motori DC/EC, 5/15 A, 10 - 50 VDC

Codice articolo 438725

ESCON Module 50/5, Servocontrollore 4-Q per motori DC/EC, 5/15 A, 10 - 50 VDC
Fasce di prezzo Quantità Prezzo unitario
Prezzi al netto dell'IVA e dei costi di spedizione 1-4 € 189,78
5-19 € 177,68
20-49 € 164,31
a partire da 50 Su richiesta

Specifiche

Prodotto
Peso 12 g
Motore
Motori DC fino a 250 W
Motori EC fino a 250 W
Sensor
Senza sensori (motori DC)
DC Tacho
Encoder incrementale digitale (2 canali, single ended)
Encoder incrementale digitale (2 canali, differenziale)
Encoder incrementale digitale (3 canali, differenziale)
Sensori Hall digitali (motori EC)
Variabili di controllo
Regolatore di corrente
Regolatore di velocità (open loop)
Regolatore di velocità (closed loop)
Dati elettrici
Tensione operativa V cc (min.) 10 V
Tensione operativa V cc (max.) 50 V
Tensione max. in uscita (fattore * V cc) 0.98
Corrente max. in uscita I max 15 A
Durata max. della corrente max. in uscita I max 20 s
Corrente continuativa in uscita I cont 5 A
Frequenza PWM dello stadio di potenza 53.6 kHz
Frequenza regolatore PI di corrente 53.6 kHz
Frequenza regolatore PI di velocità 5.36 kHz
Efficienza max. 98 %
Velocità max. (DC) 150000 rpm
Velocità max. (EC; 1 paio poli) commutazione trapezoidale 150000 rpm
Ingressi
Segnali dei sensori Hall H1, H2, H3
Segnali encoder A, A, B, B\
Frequenza max. ingresso encoder 1 MHz
Ingressi digitali 2
Funzionalità degli ingressi digitali Abilitazione, abilitazione CW, abilitazione CCW, abilitazione CW+CCW, abilitazione+senso di rotazione, stop, valore di riferimento PWM, valore di riferimento RC Servo, valore di riferimento fisso
Ingressi analogici 2
Risoluzione, intervallo, circuito 12 bit, -10…+10 V, differenziale
Funzionalità degli ingressi analogici Valore di riferimento, limitazione di corrente, offset, rampa di velocità
Potenziometro 1
Funzionalità dei potenziometri Valore nominale, limitazione di corrente, offset, rampa di velocità, amplificazione, fattore IxR
Uscite
Uscite digitali 2
Funzionalità delle uscite digitali Pronto, comparatore di velocità, comparatore di corrente, frequenza di commutazione
Uscite analogiche 2
Risoluzione, intervallo 12 bit, -4…+4 V
Funzionalità delle uscite analogiche Visualizzazione della corrente, visualizzazione della velocità, temperatura, valore fisso
Uscite in tensione
Tensione alimentazione sensori Hall +5 VDC, max. 30 mA
Tensione alimentazione encoder +5 VDC, max. 70 mA
Uscita tensione ausiliaria +5 VDC, max. 10 mA
Interfacce
USB (Full Speed)
Visualizzazione
Indicatore di stato "pronto" (Ready) LED verde
Indicatore di stato "errore" (Error) LED rosso
Funzionalità di protezione
Funzionalità di protezione Limitazione di corrente, sovracorrente, sovratemperatura, sottotensione, sovratensione, transienti di tensione, corto circuito della linea del motore
Condizioni ambientali
Temperatura min. - esercizio -30 °C
Temperatura max. - esercizio 45 °C
Temperatura – Range esteso +45…+75°C, Derating: -0.167 A/°C
Temperatura min. - stoccaggio -40 °C
Temperatura max.- stoccaggio 85 °C
Umidità min. (condensa non permessa) 5 %
Umidità max. (condensa non permessa) 90 %
Dati meccanici
Peso 12 g
Dimensioni (lunghezza) 43.2 mm
Dimensioni (profondità) 31.8 mm
Dimensioni (altezza) 12.7 mm
Fissaggio a innesto in morsettiera femmina passo 2,54 mm
Software
Programma di installazione ESCON Setup
Graphical User Interface ESCON Studio
Sistema operativo Windows 10, 8, 7, Windows XP SP3

Descrizione

L'ESCON Module 50/5 è un potente e compatto modulo servocontrollore con sistema PWM (modulazione di larghezza di impulso) a 4 quadranti per il controllo efficiente di motori DC con spazzole e motori EC senza spazzole fino a ca. 250 watt.
