Specifiche
|
| Tipologia di riduttore |
GSW |
| Diametro esterno |
55 mm |
| Variante |
A |
| Riduzione |
50 : 1 |
| Coppia costante max. |
4.8 Nm |
| Coppia max. per breve periodo |
12 Nm |
| Velocità in ingresso raccomandata |
3500 rpm |
| Velocità max. in ingresso intermittente |
8500 rpm |
| Efficienza max. |
72 % |
| Momento di inerzia |
43.5 gcm² |
| Lunghezza del riduttore (L1) |
30.3 mm |
| Precisione mecc. di posizionamento |
1.5 arcmin |
| Precisione mecc. di ripetizione |
0.01 arcmin |
| Perdita di isteresi |
2.5 arcmin |
| Rigidità torsionale C1 |
0.29 10⁴ Nm/rad |
| Rigidità torsionale C2 |
0.37 10⁴ Nm/rad |
| Rigidità torsionale C3 |
0.47 10⁴ Nm/rad |
| Coppia M1 |
1.6 Nm |
| Coppia M2 |
3.2 Nm |
| Coppia di avviamento senza carico |
7.1 mNm |
| Coppia per azionamento inverso |
1.5 Nm |
| Coppia di arresto |
60 Nm |
| Coppia di instabilità torsionale |
190 Nm |
| Cuscinetti in uscita |
Kreuzrollenlager |
| Rigidità di rovesciamento |
9.0 Nm/arcmin |
| Coppia max di rovesciamento |
28.0 Nm |
| Carico radiale max. |
1650 N |
| Coefficiente di carico dinamico |
1890 N |
| Coefficiente di carico statico |
2140 N |
| Distanza tra il centro del cuscinetto a rulli e l'uscita |
10 mm |
| Diametro primitivo |
34.7 mm |
| Temperatura ambiente |
-40...+100 °C |
| Prodotto |
| Peso |
300 g |
Descrizione

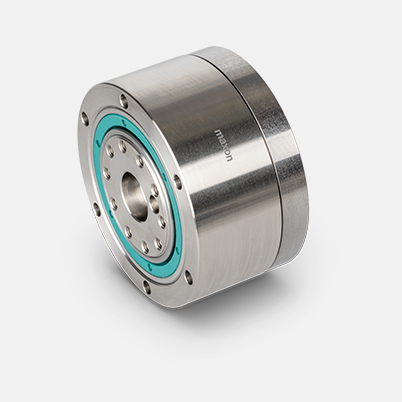

I riduttori armonici (Wellgetriebe) sono ideali per attività di posizionamento ad alta precisione, ad esempio nella robotica, così come in altre applicazioni impegnative. Il loro design privo di gioco, l'elevata trasmissione di coppia e l'alta rigidità torsionale, unite a un'efficienza senza pari, li rendono la scelta migliore in spazi di installazione ridotti.
