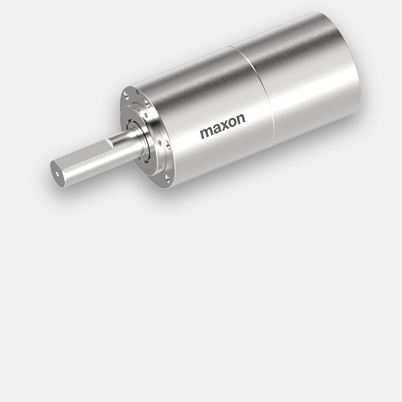

Riduttore planetario GPX 22 UP Ø22 mm, 3 stadi | Prestazioni ultra
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 384,41* |
| 5-19 | € 313,89* | |
| 20-49 | € 263,99* | |
| a partire da 50 | Su richiesta |
Specifiche

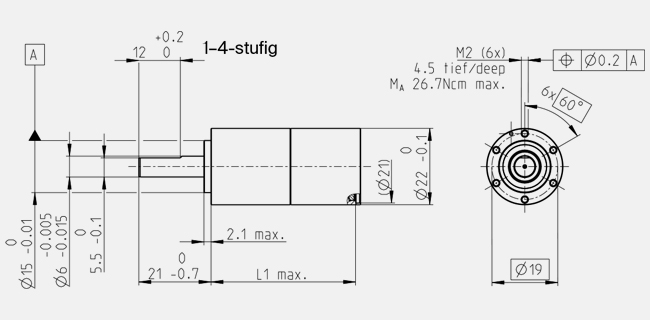

Disegno tecnico del prodotto
- Disegno quotato
| Dati generali | |
| Tipologia di riduttore | GPX |
| Diametro esterno | 22 mm |
| Variante | Prestazioni ultra |
| Dati riduttore | |
| Riduzione | 231 : 1 |
| Riduzione assoluta | 300564/1300 |
| Numero di stadi | 3 |
| Coppia max. continuativa | 4.3 Nm |
| Coppia intermittente consentita all'uscita del riduttore | 5.3 Nm |
| Senso di rotazione tra entrata e uscita | = |
| Efficienza max. | 90 % |
| Gioco medio a vuoto | 0.8 ° |
| Momento di inerzia | 0.6 gcm² |
| Lunghezza del riduttore (L1) | 41.9 mm |
| Max. potenza trasferibile continuativa | 20 W |
| Potenza max. trasferibile intermittente | 25 W |
| Dati tecnici | |
| Cuscinetti in uscita | Cuscinetti a sfere |
| Gioco radiale | max. 0.1 mm, 5 mm dalla flangia |
| Gioco assiale | 0 - 0.2 mm |
| Carico radiale max. | 150 N, 10 mm dalla flangia |
| Carico assiale max. (dinamico) | 80 N |
| Max. forza di calettamento | 120 N |
| Velocità in ingresso raccomandata | 10000 rpm |
| Velocità max. in ingresso intermittente | 10000 rpm |
| Intervallo di temperatura raccomandato | -20...+100 °C |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 95 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
Descrizione
I riduttori GPX maxon convincono per l'altissima trasmissione di potenza a fronte di un formato particolarmente ridotto. La struttura modulare costituisce la base per soluzioni personalizzate.I cuscinetti e gli alberi di uscita rinforzati consentono la trasmissione di coppie elevatissime con la massima efficienza.Le interfacce meccaniche sono configurabili.
