NRND

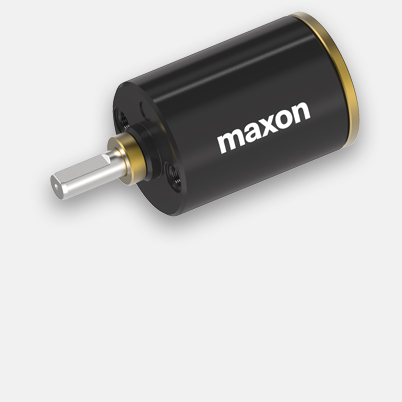

Riduttore planetario GP 10 K Ø10 mm, 0.005 - 0.1 Nm, versione in plastica | Versione in plastica
Codice articolo 110311
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 79,89 |
| 5-19 | € 67,16 | |
| 20-49 | € 57,37 | |
| a partire da 50 | Su richiesta |
NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche

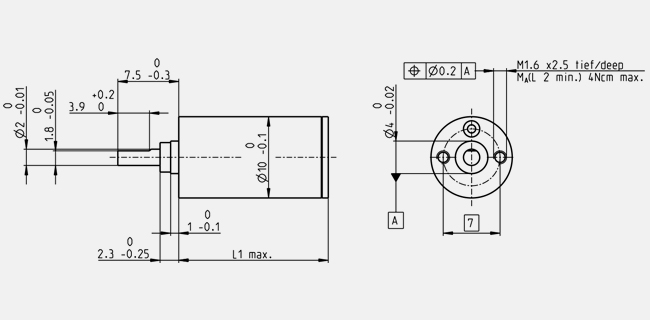

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Dati generali | |
| Tipologia di riduttore | GP |
| Diametro esterno | 10 mm |
| Variante | Versione in plastica |
| Dati riduttore | |
| Riduzione | 256 : 1 |
| Riduzione assoluta | 256/1 |
| Diametro max. dell'albero motore | 1.2 mm |
| Numero di stadi | 4 |
| Coppia max. continuativa | 0.1 Nm |
| Coppia intermittente consentita all'uscita del riduttore | 0.1 Nm |
| Senso di rotazione tra entrata e uscita | = |
| Efficienza max. | 60 % |
| Gioco medio a vuoto | 2.5 ° |
| Momento di inerzia | 0.004 gcm² |
| Lunghezza del riduttore (L1) | 22.5 mm |
| Max. potenza trasferibile continuativa | 0.33 W |
| Potenza max. trasferibile intermittente | 0.33 W |
| Dati tecnici | |
| Cuscinetti in uscita | Cuscinetti a strisciamento |
| Gioco radiale | max. 0.14 mm, 5 mm dalla flangia |
| Gioco assiale | 0.02 - 0.1 mm |
| Carico radiale max. | 1 N, 5 mm dalla flangia |
| Carico assiale max. (dinamico) | 2 N |
| Max. forza di calettamento | 10 N |
| Velocità in ingresso raccomandata | 8000 rpm |
| Velocità max. in ingresso intermittente | 8000 rpm |
| Intervallo di temperatura raccomandato | -15...+80 °C |
| Intervallo temperature esteso | 80...+80 °C |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 3 g |
