Dettagli
NRND
Riduttore planetario GP 22 B Ø22 mm, 0,1 - 0,3 Nm, cuscinetti sinterizzati
Codice articolo 134770
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 122,52 |
| 5-19 | € 95,47 | |
| 20-49 | € 75,16 | |
| a partire da 50 | Su richiesta |
NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche

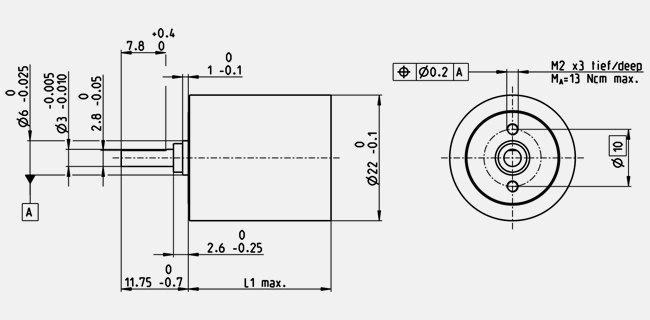

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Dati generali | |
| Tipologia di riduttore | GP |
| Diametro esterno | 22 mm |
| Variante | Versione standard |
| Dati riduttore | |
| Riduzione | 455 : 1 |
| Riduzione assoluta | 5000211/10985 |
| Diametro max. dell'albero motore | 2 mm |
| Numero di stadi | 4 |
| Coppia max. continuativa | 0.25 Nm |
| Coppia intermittente consentita all'uscita del riduttore | 0.375 Nm |
| Senso di rotazione tra entrata e uscita | = |
| Efficienza max. | 65 % |
| Gioco medio a vuoto | 2.4 ° |
| Momento di inerzia | 0.05 gcm² |
| Lunghezza del riduttore (L1) | 26.7 mm |
| Max. potenza trasferibile continuativa | 0.2 W |
| Potenza max. trasferibile intermittente | 0.6 W |
| Dati tecnici | |
| Cuscinetti in uscita | Cuscinetti sinterizzati |
| Gioco radiale | max. 0.06 mm, 6 mm dalla flangia |
| Gioco assiale | 0.02 - 0.1 mm |
| Carico radiale max. | 20 N, 6 mm dalla flangia |
| Carico assiale max. (dinamico) | 8 N |
| Max. forza di calettamento | 100 N |
| Velocità in ingresso raccomandata | 8000 rpm |
| Velocità max. in ingresso intermittente | 8000 rpm |
| Intervallo di temperatura raccomandato | -30...+100 °C |
| Intervallo temperature esteso | -40...+100 °C |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 65 g |
