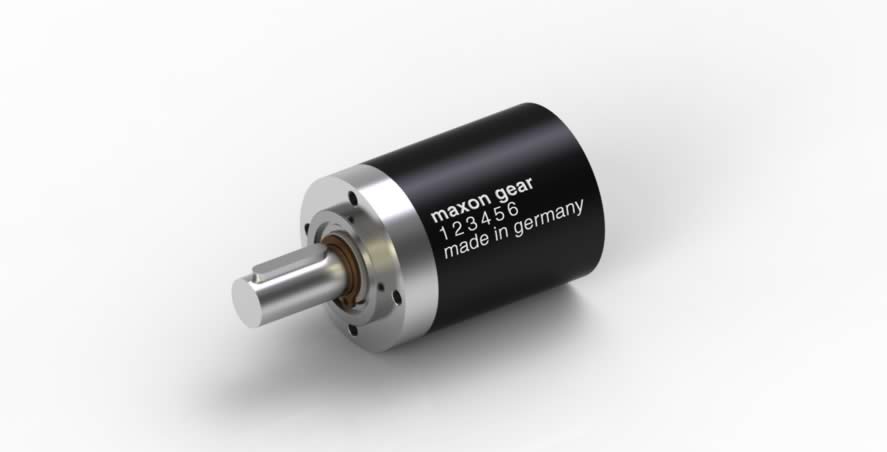

Riduttore planetario GP 42 C Ø42 mm, 3 - 15 Nm, versione in ceramica | Versione in ceramica
Codice articolo 203127
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 339,25 |
| 5-19 | € 291,46 | |
| 20-49 | € 238,83 | |
| a partire da 50 | Su richiesta |
Specifiche

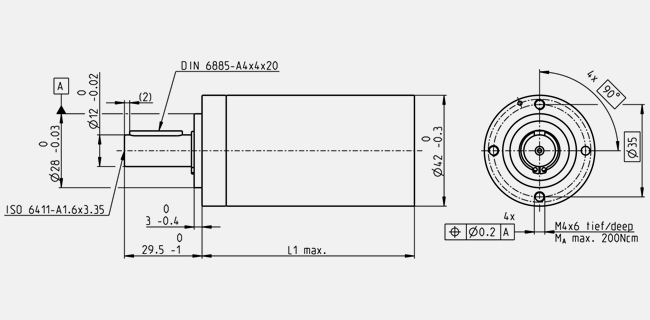

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Dati generali | |
| Tipologia di riduttore | GP |
| Diametro esterno | 42 mm |
| Variante | Versione in ceramica |
| Dati riduttore | |
| Riduzione | 126 : 1 |
| Riduzione assoluta | 126/1 |
| Diametro max. dell'albero motore | 10 mm |
| Numero di stadi | 3 |
| Coppia max. continuativa | 15 Nm |
| Coppia intermittente consentita all'uscita del riduttore | 22 Nm |
| Senso di rotazione tra entrata e uscita | = |
| Efficienza max. | 72 % |
| Gioco medio a vuoto | 1 ° |
| Momento di inerzia | 14 gcm² |
| Lunghezza del riduttore (L1) | 70 mm |
| Max. potenza trasferibile continuativa | 100 W |
| Potenza max. trasferibile intermittente | 150 W |
| Dati tecnici | |
| Cuscinetti in uscita | Cuscinetti a sfere |
| Gioco radiale | max. 0.06 mm, 12 mm dalla flangia |
| Gioco assiale | max. 0.3 mm |
| Carico radiale max. | 360 N, 12 mm dalla flangia |
| Carico assiale max. (dinamico) | 150 N |
| Max. forza di calettamento | 300 N |
| Velocità in ingresso raccomandata | 8000 rpm |
| Velocità max. in ingresso intermittente | 8000 rpm |
| Intervallo di temperatura raccomandato | -40...+100 °C |
| Intervallo temperature esteso | 100...+100 °C |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 460 g |
