Dettagli

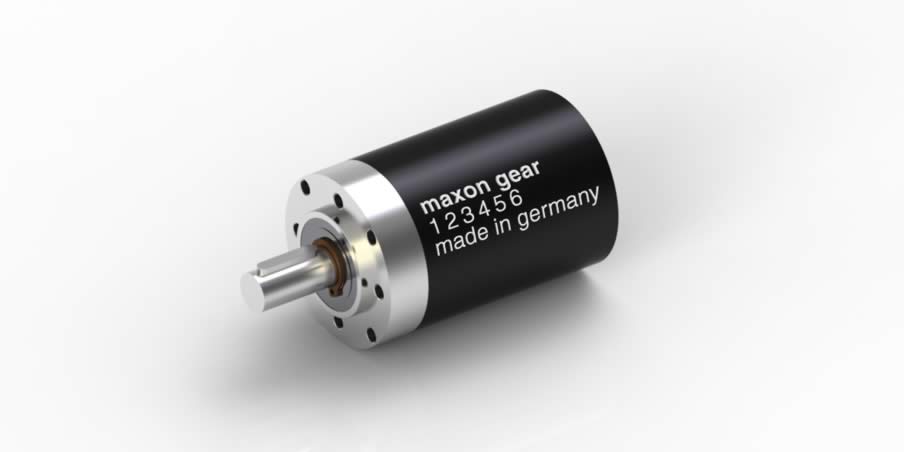

Riduttore planetario GP 52 C Ø52 mm, 4 - 30 Nm, versione in ceramica | Versione in ceramica
Codice articolo 223101
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 487,67 |
| 5-19 | € 418,83 | |
| 20-49 | € 343,25 | |
| a partire da 50 | Su richiesta |
Specifiche

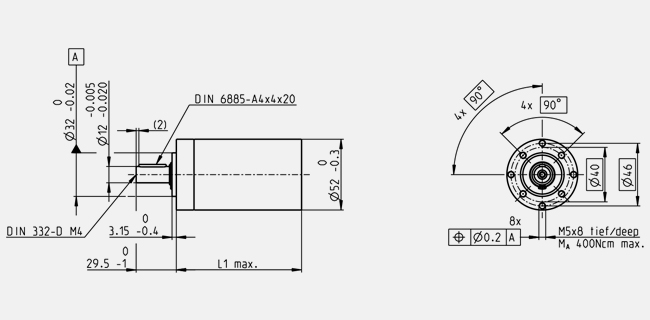

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Dati generali | |
| Tipologia di riduttore | GP |
| Diametro esterno | 52 mm |
| Variante | Versione in ceramica |
| Dati riduttore | |
| Riduzione | 230 : 1 |
| Riduzione assoluta | 8281/36 |
| Diametro max. dell'albero motore | 10 mm |
| Numero di stadi | 4 |
| Coppia max. continuativa | 30 Nm |
| Coppia intermittente consentita all'uscita del riduttore | 45 Nm |
| Senso di rotazione tra entrata e uscita | = |
| Efficienza max. | 68 % |
| Gioco medio a vuoto | 1 ° |
| Momento di inerzia | 16.8 gcm² |
| Lunghezza del riduttore (L1) | 92 mm |
| Max. potenza trasferibile continuativa | 82 W |
| Potenza max. trasferibile intermittente | 120 W |
| Dati tecnici | |
| Cuscinetti in uscita | Cuscinetti a sfere |
| Gioco radiale | max. 0.06 mm, 12 mm dalla flangia |
| Gioco assiale | 0 - 0.3 mm |
| Carico radiale max. | 900 N, 12 mm dalla flangia |
| Carico assiale max. (dinamico) | 200 N |
| Max. forza di calettamento | 500 N |
| Velocità in ingresso raccomandata | 6000 rpm |
| Velocità max. in ingresso intermittente | 6000 rpm |
| Intervallo di temperatura raccomandato | -15...+80 °C |
| Intervallo temperature esteso | -40...+100 °C |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 920 g |
