Specifiche

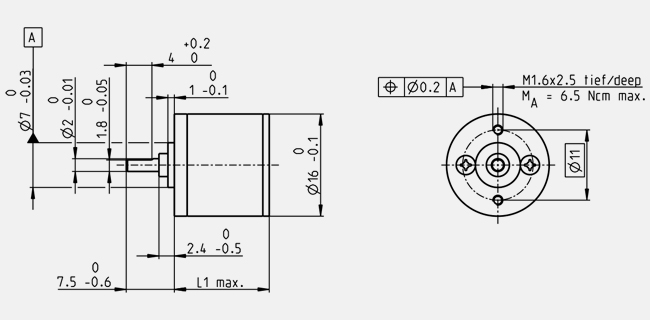

Information: Drawings are not in scale.
| Dati generali |
| Tipologia di riduttore |
GS |
| Diametro esterno |
16 mm |
| Variante |
Versione standard |
| Dati riduttore |
| Riduzione |
485 : 1 |
| Riduzione assoluta |
28629151/59049 |
| Diametro max. dell'albero motore |
1 mm |
| Numero di stadi |
5 |
| Coppia max. continuativa |
0.04 Nm |
| Coppia intermittente consentita all'uscita del riduttore |
0.1 Nm |
| Senso di rotazione tra entrata e uscita |
!= |
| Efficienza max. |
59 % |
| Gioco medio a vuoto |
1.2 ° |
| Momento di inerzia |
0.0012 gcm² |
| Lunghezza del riduttore (L1) |
16.8 mm |
| Max. potenza trasferibile continuativa |
0.09 W |
| Potenza max. trasferibile intermittente |
0.113 W |
| Dati tecnici |
| Cuscinetti in uscita |
Cuscinetti a strisciamento |
| Gioco radiale |
max. 0.15 mm, 6 mm dalla flangia |
| Gioco assiale |
0.02 - 0.12 mm |
| Carico radiale max. |
2 N, 6.5 mm dalla flangia |
| Carico assiale max. (dinamico) |
2 N |
| Max. forza di calettamento |
30 N |
| Velocità in ingresso raccomandata |
8000 rpm |
| Velocità max. in ingresso intermittente |
8000 rpm |
| Intervallo di temperatura raccomandato |
-15...+100 °C |
| Intervallo temperature esteso |
-40...+100 °C |
| Numero di cicli in autoclave |
0 |
| Prodotto |
| Peso |
11 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione

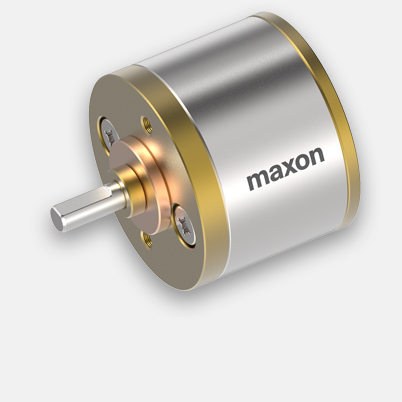

I riduttori planetari e con pignoni in linea di precisione si combinano in maniera ottimale con i motori maxon. I riduttori vengono adattati ai motori scelti direttamente negli stabilimenti di produzione. Il pignone motore è l'ingranaggio di ingresso del primo stadio di riduzione ed è solidale all'albero motore.
