: Il prodotto scelto è fuori produzione. Il Servizio Vendita Le consiglierà eventuali alternative e le ultime possibilità per poterlo ordinare..
Specifiche

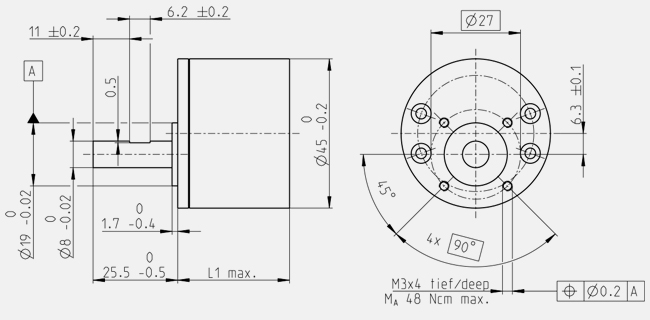

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Dati generali | |
| Tipologia di riduttore | GS |
| Diametro esterno | 45 mm |
| Variante | Versione standard |
| Dati riduttore | |
| Riduzione | 111 : 1 |
| Riduzione assoluta | 4647375/41743 |
| Diametro max. dell'albero motore | 3 mm |
| Numero di stadi | 4 |
| Coppia max. continuativa | 2 Nm |
| Coppia intermittente consentita all'uscita del riduttore | 2.5 Nm |
| Senso di rotazione tra entrata e uscita | = |
| Efficienza max. | 66 % |
| Gioco medio a vuoto | 2.4 ° |
| Momento di inerzia | 0.6 gcm² |
| Lunghezza del riduttore (L1) | 26.9 mm |
| Max. potenza trasferibile continuativa | 11 W |
| Potenza max. trasferibile intermittente | 14 W |
| Dati tecnici | |
| Cuscinetti in uscita | Cuscinetti a sfere |
| Gioco radiale | max. 0.15 mm, 10 mm dalla flangia |
| Gioco assiale | 0.02 - 0.2 mm |
| Carico radiale max. | 190 N, 10 mm dalla flangia |
| Carico assiale max. (dinamico) | 60 N |
| Max. forza di calettamento | 60 N |
| Velocità in ingresso raccomandata | 6000 rpm |
| Velocità max. in ingresso intermittente | 6000 rpm |
| Intervallo di temperatura raccomandato | -15...+80 °C |
| Intervallo temperature esteso | 80...+100 °C |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 255 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
