ECX SPEED 8 M Ø8 mm, senza spazzole, sensorless | High power
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 301,25* |
| 5-19 | € 235,26* | |
| 20-49 | € 191,68* | |
| a partire da 50 | Su richiesta |
Specifiche

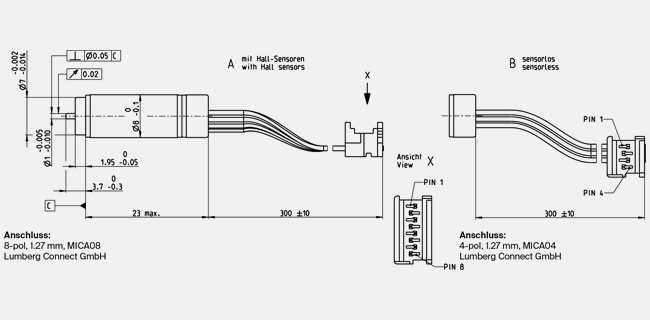

Disegno tecnico del prodotto
- Disegno quotato
| Valori con tensione nominale | |
| Tensione nominale | 6 V |
| Velocità a vuoto | 35500 rpm |
| Corrente a vuoto | 128 mA |
| Velocità nominale | 26700 rpm |
| Coppia nominale (coppia max. continuativa) | 1.23 mNm |
| Corrente nominale (corrente max. continuativa) | 0.902 A |
| Coppia di stallo | 5.18 mNm |
| Corrente di avvio | 3.34 A |
| Efficienza max. | 66 % |
| Dati caratteristici | |
| Resistenza ai terminali | 1.8 Ω |
| Induttanza ai terminali | 0.0264 mH |
| Costante di coppia | 1.55 mNm/A |
| Costante di velocità | 6160 rpm/V |
| Gradiente velocità/coppia | 7130 rpm/mNm |
| Costante di tempo meccanica | 1.86 ms |
| Inerzia del rotore | 0.025 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 51.2 K/W |
| Resistenza termica avvolgimento-involucro | 4.11 K/W |
| Costante di tempo termica avvolgimento | 0.988 s |
| Costante di tempo termica motore | 154 s |
| Temperatura ambiente | -20...+85 °C |
| Temperatura max. avvolgimento | +125 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 50000 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 0.3 N |
| 0.07 mm, in caso di carico radiale > 0.3 N | |
| Gioco radiale | 0 mm |
| Carico assiale max. (dinamico) | 0.2 N |
| Forza max. di calettamento (statica) | 10 N |
| (statico, albero supportato) | 110 N |
| Carico radiale max. | 2 N, 2 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 1 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 6 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
Descrizione
I motori ECX Speed senza spazzole con avvolgimento senza ferro si contraddistinguono soprattutto per intervallo di velocità estremamente ampio, potenza elevata, caratteristiche di regolazione ottimali e naturalmente per una durata di servizio ineguagliata.L'ECX SPEED 8 M è disponibile con sensori Hall, encoder o senza sensori, può essere combinato con riduttori e la connessione elettrica è configurabile. Ordinate subito il vostro azionamento ECX online.
