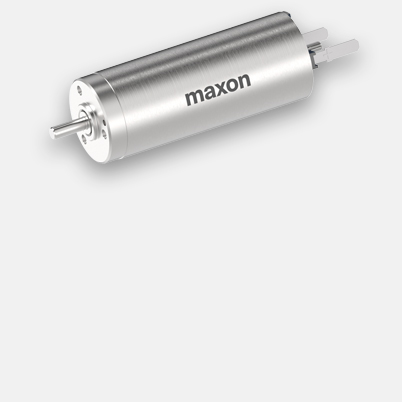

DCX 14 L Ø14 mm, spazzole in metalli nobili CLL, bronzine sinterizzate
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 136,42* |
| 5-19 | € 119,05* | |
| 20-49 | € 101,58* | |
| a partire da 50 | Su richiesta |
Specifiche

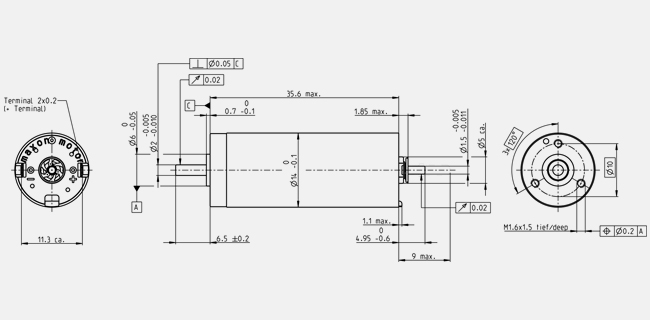

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 18 V |
| Velocità a vuoto | 7730 rpm |
| Corrente a vuoto | 12.3 mA |
| Velocità nominale | 5040 rpm |
| Coppia nominale (coppia max. continuativa) | 6 mNm |
| Corrente nominale (corrente max. continuativa) | 0.286 A |
| Coppia di stallo | 17.5 mNm |
| Corrente di avvio | 0.799 A |
| Efficienza max. | 77 % |
| Dati caratteristici | |
| Resistenza ai terminali | 22.5 Ω |
| Induttanza ai terminali | 0.908 mH |
| Costante di coppia | 21.9 mNm/A |
| Costante di velocità | 436 rpm/V |
| Gradiente velocità/coppia | 449 rpm/mNm |
| Costante di tempo meccanica | 4.1 ms |
| Inerzia del rotore | 0.872 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 22.2 K/W |
| Resistenza termica avvolgimento-involucro | 8.63 K/W |
| Costante di tempo termica avvolgimento | 9.71 s |
| Costante di tempo termica motore | 226 s |
| Temperatura ambiente | -30...+85 °C |
| Temperatura max. avvolgimento | +100 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti sinterizzati |
| Velocità max. permessa | 8680 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 0 N |
| 0.2 mm, in caso di carico radiale > 0 N | |
| Gioco radiale | 0.015 mm |
| Carico assiale max. (dinamico) | 0.1 N |
| Forza max. di calettamento (statica) | 60 N |
| (statico, albero supportato) | 300 N |
| Carico radiale max. | 2 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 1 |
| Numero di segmenti del collettore | 7 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 26 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
Descrizione
I motori DCX maxon convincono con una densità di potenza (coppia per unità di volume) ineguagliata e un funzionamento assolutamente silenzioso. Grazie alla combinazione di struttura robusta e avvolgimento senza ferro brevettato a livello mondiale, i motori DCX offrono un azionamento altamente dinamico adatto a quasi tutte le situazioni.Il DCX 14 L è disponibile come microazionamento con cuscinetti a sfere o cuscinetti sinterizzati precaricati. Il soppressore di scintille (CLL, Capacitor Long Life) fa di questo motore DC con spazzole in metalli nobili un campione di resistenza.
