Specifiche

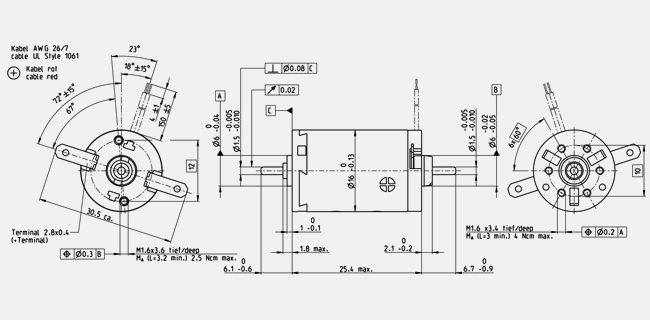

Information: Drawings are not in scale.
| Valori con tensione nominale |
| Tensione nominale |
9 V |
| Velocità a vuoto |
11500 rpm |
| Corrente a vuoto |
54.6 mA |
| Velocità nominale |
5510 rpm |
| Coppia nominale (coppia max. continuativa) |
2.36 mNm |
| Corrente nominale (corrente max. continuativa) |
0.394 A |
| Coppia di stallo |
4.84 mNm |
| Corrente di avvio |
0.704 A |
| Efficienza max. |
52 % |
| Dati caratteristici |
| Resistenza ai terminali |
12.8 Ω |
| Induttanza ai terminali |
0.467 mH |
| Costante di coppia |
6.88 mNm/A |
| Costante di velocità |
1390 rpm/V |
| Gradiente velocità/coppia |
2580 rpm/mNm |
| Costante di tempo meccanica |
23.2 ms |
| Inerzia del rotore |
0.859 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
29.8 K/W |
| Resistenza termica avvolgimento-involucro |
5.5 K/W |
| Costante di tempo termica avvolgimento |
3.51 s |
| Costante di tempo termica motore |
165 s |
| Temperatura ambiente |
-30...+85 °C |
| Temperatura max. avvolgimento |
+125 °C |
| Dati meccanici |
| Tipo di cuscinetto |
Cuscinetti sinterizzati |
| Velocità max. permessa |
11900 rpm |
| Gioco assiale |
0.05 - 0.15 mm |
| Gioco radiale |
0.012 mm |
| Carico assiale max. (dinamico) |
0.8 N |
| Forza max. di calettamento (statica) |
35 N |
| (statico, albero supportato) |
280 N |
| Carico radiale max. |
1.4 N, 5 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
1 |
| Numero di segmenti del collettore |
7 |
| Numero di cicli in autoclave |
0 |
| Prodotto |
| Peso |
22 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione

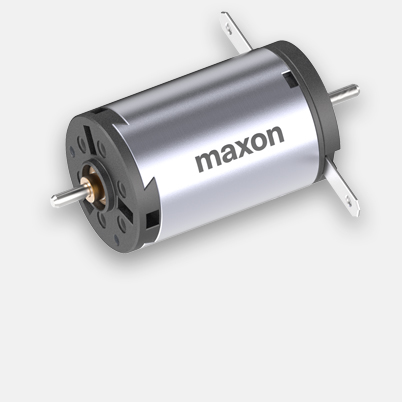

maxon A-max è un'innovativa gamma di motori a corrente continua di elevata qualità dotati di potenti magneti permanenti AlNiCo. Cuore del motore è l'avvolgimento senza ferro maxon testato milioni di volte. Una tecnologia di punta per soluzioni potenti e compatti, a bassa inerzia.
