| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 65,58 |
| 5-19 | € 59,79 | |
| 20-49 | € 54,42 | |
| a partire da 50 | Su richiesta |
NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche

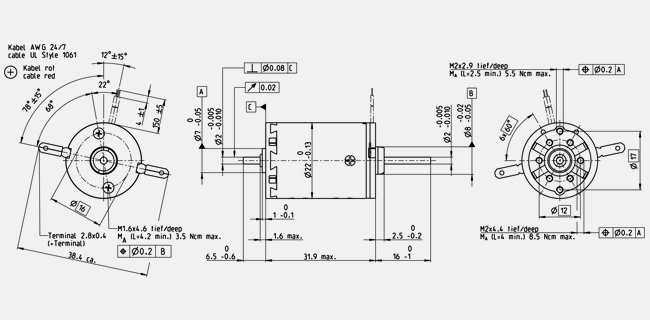

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 36 V |
| Velocità a vuoto | 9630 rpm |
| Corrente a vuoto | 14.2 mA |
| Velocità nominale | 6420 rpm |
| Coppia nominale (coppia max. continuativa) | 6.86 mNm |
| Corrente nominale (corrente max. continuativa) | 0.21 A |
| Coppia di stallo | 21.1 mNm |
| Corrente di avvio | 0.606 A |
| Efficienza max. | 72 % |
| Dati caratteristici | |
| Resistenza ai terminali | 59.4 Ω |
| Induttanza ai terminali | 3.69 mH |
| Costante di coppia | 34.8 mNm/A |
| Costante di velocità | 274 rpm/V |
| Gradiente velocità/coppia | 468 rpm/mNm |
| Costante di tempo meccanica | 20.1 ms |
| Inerzia del rotore | 4.09 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 20 K/W |
| Resistenza termica avvolgimento-involucro | 6 K/W |
| Costante di tempo termica avvolgimento | 9.49 s |
| Costante di tempo termica motore | 313 s |
| Temperatura ambiente | -30...+85 °C |
| Temperatura max. avvolgimento | +125 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti sinterizzati |
| Velocità max. permessa | 9800 rpm |
| Gioco assiale | 0.05 - 0.15 mm |
| Gioco radiale | 0.012 mm |
| Carico assiale max. (dinamico) | 1 N |
| Forza max. di calettamento (statica) | 80 N |
| (statico, albero supportato) | 440 N |
| Carico radiale max. | 2.8 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 1 |
| Numero di segmenti del collettore | 9 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 54 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
