Specifiche

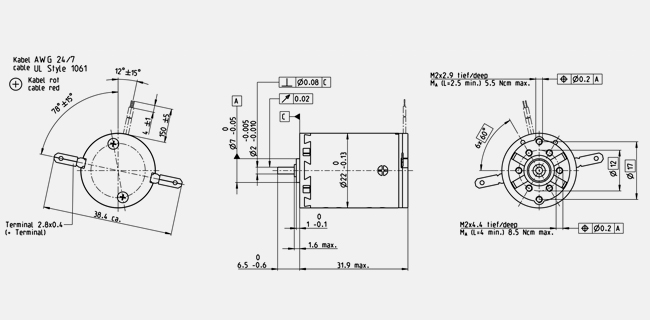

Information: Drawings are not in scale.
| Valori con tensione nominale |
| Tensione nominale |
36 V |
| Velocità a vuoto |
9630 rpm |
| Corrente a vuoto |
14.2 mA |
| Velocità nominale |
6420 rpm |
| Coppia nominale (coppia max. continuativa) |
6.86 mNm |
| Corrente nominale (corrente max. continuativa) |
0.21 A |
| Coppia di stallo |
21.1 mNm |
| Corrente di avvio |
0.606 A |
| Efficienza max. |
72 % |
| Dati caratteristici |
| Resistenza ai terminali |
57.1 Ω |
| Induttanza ai terminali |
3.69 mH |
| Costante di coppia |
34.8 mNm/A |
| Costante di velocità |
274 rpm/V |
| Gradiente velocità/coppia |
468 rpm/mNm |
| Costante di tempo meccanica |
19.7 ms |
| Inerzia del rotore |
4.02 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
20 K/W |
| Resistenza termica avvolgimento-involucro |
6 K/W |
| Costante di tempo termica avvolgimento |
9.49 s |
| Costante di tempo termica motore |
314 s |
| Temperatura ambiente |
-30...+85 °C |
| Temperatura max. avvolgimento |
+125 °C |
| Dati meccanici |
| Tipo di cuscinetto |
Cuscinetti sinterizzati |
| Velocità max. permessa |
9800 rpm |
| Gioco assiale |
0.05 - 0.15 mm |
| Gioco radiale |
0.012 mm |
| Carico assiale max. (dinamico) |
1 N |
| Forza max. di calettamento (statica) |
80 N |
| (statico, albero supportato) |
0 N |
| Carico radiale max. |
2.8 N, 5 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
1 |
| Numero di segmenti del collettore |
9 |
| Numero di cicli in autoclave |
0 |
| Prodotto |
| Peso |
54 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione

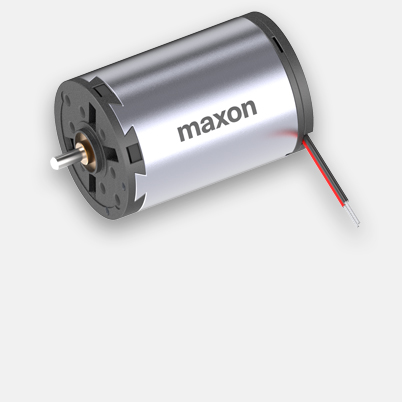

maxon A-max è un'innovativa gamma di motori a corrente continua di elevata qualità dotati di potenti magneti permanenti AlNiCo. Cuore del motore è l'avvolgimento senza ferro maxon testato milioni di volte. Una tecnologia di punta per soluzioni potenti e compatti, a bassa inerzia.
