Dettagli
NRND

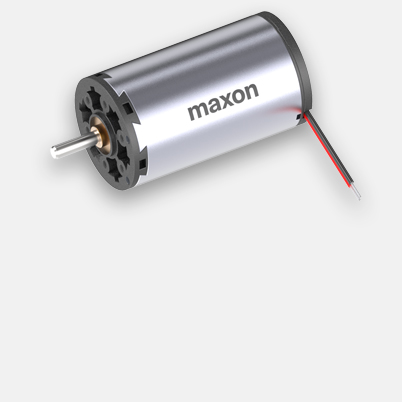

A-max 26 Ø26 mm, Spazzole in metalli preziosi CLL, 7 Watt, con cavi
Codice articolo 353084
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 144,63 |
| 5-19 | € 129,68 | |
| 20-49 | € 116,94 | |
| a partire da 50 | Su richiesta |
NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche
Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 36 V |
| Velocità a vuoto | 6780 rpm |
| Corrente a vuoto | 8.76 mA |
| Velocità nominale | 5060 rpm |
| Coppia nominale (coppia max. continuativa) | 15.2 mNm |
| Corrente nominale (corrente max. continuativa) | 0.31 A |
| Coppia di stallo | 60.2 mNm |
| Corrente di avvio | 1.2 A |
| Efficienza max. | 84 % |
| Dati caratteristici | |
| Resistenza ai terminali | 30.1 Ω |
| Induttanza ai terminali | 2.99 mH |
| Costante di coppia | 50.3 mNm/A |
| Costante di velocità | 190 rpm/V |
| Gradiente velocità/coppia | 114 rpm/mNm |
| Costante di tempo meccanica | 14.9 ms |
| Inerzia del rotore | 12.5 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 13.2 K/W |
| Resistenza termica avvolgimento-involucro | 3.2 K/W |
| Costante di tempo termica avvolgimento | 11.9 s |
| Costante di tempo termica motore | 474 s |
| Temperatura ambiente | -30...+65 °C |
| Temperatura max. avvolgimento | +85 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti sinterizzati |
| Velocità max. permessa | 11000 rpm |
| Gioco assiale | 0.1 - 0.2 mm |
| Gioco radiale | 0.012 mm |
| Carico assiale max. (dinamico) | 1.7 N |
| Forza max. di calettamento (statica) | 80 N |
| (statico, albero supportato) | 0 N |
| Carico radiale max. | 5.5 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 1 |
| Numero di segmenti del collettore | 13 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 117 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
