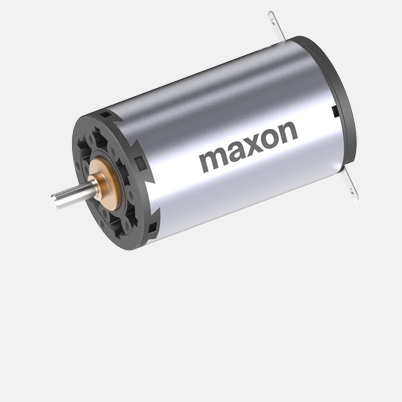

DC-max 26 S Ø26 mm, spazzole in metalli nobili CLL, cuscinetti a sfere
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 143,15* |
| 5-19 | € 112,42* | |
| 20-49 | € 87,89* | |
| a partire da 50 | Su richiesta |
Specifiche

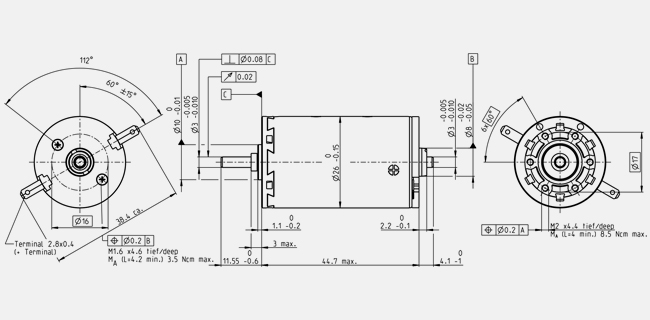

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 24 V |
| Velocità a vuoto | 4370 rpm |
| Corrente a vuoto | 10.8 mA |
| Velocità nominale | 3450 rpm |
| Coppia nominale (coppia max. continuativa) | 28.9 mNm |
| Corrente nominale (corrente max. continuativa) | 0.562 A |
| Coppia di stallo | 138 mNm |
| Corrente di avvio | 2.64 A |
| Efficienza max. | 88 % |
| Dati caratteristici | |
| Resistenza ai terminali | 9.08 Ω |
| Induttanza ai terminali | 1.16 mH |
| Costante di coppia | 52.2 mNm/A |
| Costante di velocità | 183 rpm/V |
| Gradiente velocità/coppia | 31.8 rpm/mNm |
| Costante di tempo meccanica | 5.06 ms |
| Inerzia del rotore | 15.2 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 13.2 K/W |
| Resistenza termica avvolgimento-involucro | 3.2 K/W |
| Costante di tempo termica avvolgimento | 18.1 s |
| Costante di tempo termica motore | 350 s |
| Temperatura ambiente | -30...+65 °C |
| Temperatura max. avvolgimento | +85 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Waelzlager |
| Velocità max. permessa | 6700 rpm |
| Gioco assiale | 0.1 - 0.2 mm |
| Gioco radiale | 0.025 mm |
| Carico assiale max. (dinamico) | 5 N |
| Forza max. di calettamento (statica) | 75 N |
| (statico, albero supportato) | 1200 N |
| Carico radiale max. | 20 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 1 |
| Numero di segmenti del collettore | 13 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 120 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
Descrizione
I motori maxon DC-max convincono per prestazioni massime a fronte di un volume minimo e un rapporto qualità/prezzo ineguagliato.Il DC-max 26 S è un microazionamento con potenti magneti in terre rare, tecnologia di avvolgimento all'avanguardia, ottimizzazione economica dei processi di progettazione e realizzazione automatizzata.
