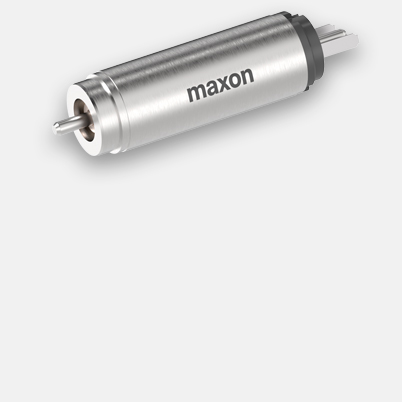

DCX 6 M Ø6 mm, spazzole in metallo nobile, bronzine sinterizzate
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 82,42* |
| 5-19 | € 71,89* | |
| 20-49 | € 61,26* | |
| a partire da 50 | Su richiesta |
Specifiche

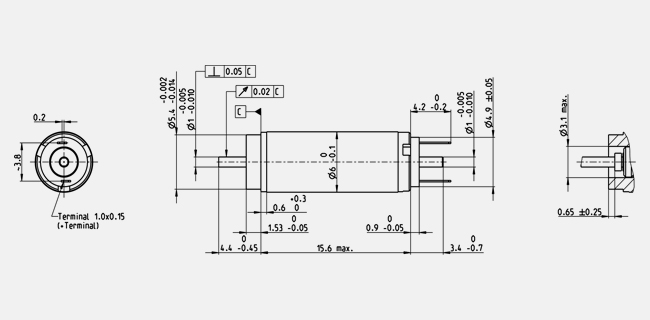

Disegno tecnico del prodotto
- Disegno quotato
| Valori con tensione nominale | |
| Tensione nominale | 1.5 V |
| Velocità a vuoto | 17500 rpm |
| Corrente a vuoto | 28.9 mA |
| Velocità nominale | 4940 rpm |
| Coppia nominale (coppia max. continuativa) | 0.311 mNm |
| Corrente nominale (corrente max. continuativa) | 0.425 A |
| Coppia di stallo | 0.453 mNm |
| Corrente di avvio | 0.581 A |
| Efficienza max. | 61 % |
| Dati caratteristici | |
| Resistenza ai terminali | 2.58 Ω |
| Induttanza ai terminali | 0.0079 mH |
| Costante di coppia | 0.779 mNm/A |
| Costante di velocità | 12300 rpm/V |
| Gradiente velocità/coppia | 40600 rpm/mNm |
| Costante di tempo meccanica | 7.06 ms |
| Inerzia del rotore | 0.0166 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 105 K/W |
| Resistenza termica avvolgimento-involucro | 20 K/W |
| Costante di tempo termica avvolgimento | 1.71 s |
| Costante di tempo termica motore | 79 s |
| Temperatura ambiente | -30...+85 °C |
| Temperatura max. avvolgimento | +100 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti sinterizzati |
| Velocità max. permessa | 17300 rpm |
| Gioco assiale | 0.02 mm, in caso di carico radiale < 0 N |
| 0.1 mm, in caso di carico radiale > 0 N | |
| Gioco radiale | 0.012 mm |
| Carico assiale max. (dinamico) | 0.1 N |
| Forza max. di calettamento (statica) | 10 N |
| (statico, albero supportato) | 100 N |
| Carico radiale max. | 0.4 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 1 |
| Numero di segmenti del collettore | 5 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 2 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
Descrizione
I motori DCX maxon convincono con una densità di potenza (coppia per unità di volume) ineguagliata e un funzionamento assolutamente silenzioso. Grazie alla combinazione di struttura robusta e avvolgimento senza ferro brevettato a livello mondiale, i motori DCX offrono un azionamento altamente dinamico adatto a quasi tutte le situazioni.
Il DCX 6 M è disponibile come microazionamento con cuscinetti a sfere o bronzine sinterizzate.
