Specifiche

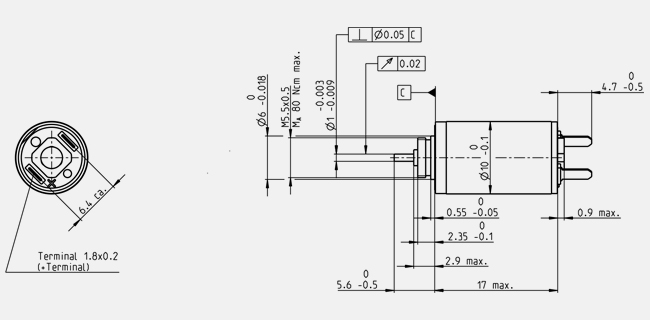

Information: Drawings are not in scale.
| Valori con tensione nominale |
| Tensione nominale |
7.2 V |
| Velocità a vuoto |
11700 rpm |
| Corrente a vuoto |
6.34 mA |
| Velocità nominale |
3340 rpm |
| Coppia nominale (coppia max. continuativa) |
0.785 mNm |
| Corrente nominale (corrente max. continuativa) |
0.143 A |
| Coppia di stallo |
1.12 mNm |
| Corrente di avvio |
0.198 A |
| Efficienza max. |
68 % |
| Dati caratteristici |
| Resistenza ai terminali |
36.4 Ω |
| Induttanza ai terminali |
0.325 mH |
| Costante di coppia |
5.68 mNm/A |
| Costante di velocità |
1680 rpm/V |
| Gradiente velocità/coppia |
10800 rpm/mNm |
| Costante di tempo meccanica |
8.13 ms |
| Inerzia del rotore |
0.0719 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
45.5 K/W |
| Resistenza termica avvolgimento-involucro |
19.5 K/W |
| Costante di tempo termica avvolgimento |
3.69 s |
| Costante di tempo termica motore |
119 s |
| Temperatura ambiente |
-20...+65 °C |
| Temperatura max. avvolgimento |
+85 °C |
| Dati meccanici |
| Tipo di cuscinetto |
Cuscinetti sinterizzati |
| Velocità max. permessa |
19000 rpm |
| Gioco assiale |
0.05 - 0.15 mm |
| Gioco radiale |
0.012 mm |
| Carico assiale max. (dinamico) |
0.15 N |
| Forza max. di calettamento (statica) |
15 N |
| Carico radiale max. |
0.4 N, 4 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
1 |
| Numero di segmenti del collettore |
7 |
| Numero di cicli in autoclave |
0 |
| Prodotto |
| Peso |
7 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione

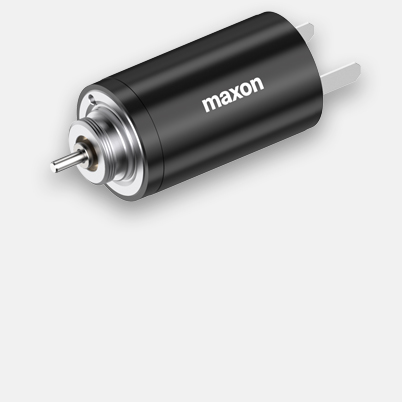

I motori DC maxon sono motori a corrente continua di alta qualità, dotati di potenti magneti permanenti. Cuore del motore è il rotore senza ferro, brevettato a livello mondiale. Una tecnologia di punta per soluzioni potenti e compatti, a bassa inerzia.
