Specifiche

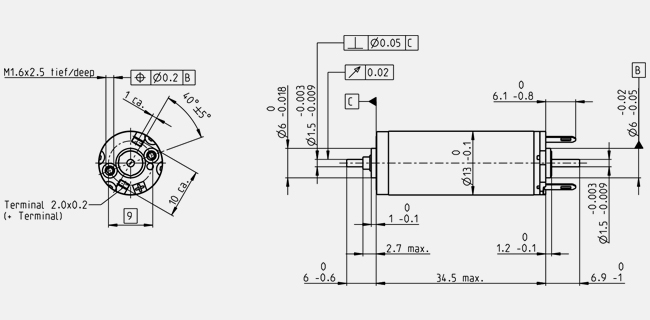

Information: Drawings are not in scale.
| Valori con tensione nominale |
| Tensione nominale |
3.6 V |
| Velocità a vuoto |
13600 rpm |
| Corrente a vuoto |
164 mA |
| Velocità nominale |
10800 rpm |
| Coppia nominale (coppia max. continuativa) |
1.32 mNm |
| Corrente nominale (corrente max. continuativa) |
0.72 A |
| Coppia di stallo |
8.13 mNm |
| Corrente di avvio |
3.51 A |
| Efficienza max. |
53 % |
| Dati caratteristici |
| Resistenza ai terminali |
1.02 Ω |
| Induttanza ai terminali |
0.0248 mH |
| Costante di coppia |
2.31 mNm/A |
| Costante di velocità |
4130 rpm/V |
| Gradiente velocità/coppia |
1830 rpm/mNm |
| Costante di tempo meccanica |
11.4 ms |
| Inerzia del rotore |
0.596 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
33 K/W |
| Resistenza termica avvolgimento-involucro |
7 K/W |
| Costante di tempo termica avvolgimento |
5.43 s |
| Costante di tempo termica motore |
259 s |
| Temperatura ambiente |
-20...+65 °C |
| Temperatura max. avvolgimento |
+85 °C |
| Dati meccanici |
| Tipo di cuscinetto |
Cuscinetti sinterizzati |
| Velocità max. permessa |
16000 rpm |
| Gioco assiale |
0.05 - 0.15 mm |
| Gioco radiale |
0.014 mm |
| Carico assiale max. (dinamico) |
0.8 N |
| Forza max. di calettamento (statica) |
15 N |
| (statico, albero supportato) |
95 N |
| Carico radiale max. |
1.4 N, 5 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
1 |
| Numero di segmenti del collettore |
7 |
| Numero di cicli in autoclave |
0 |
| Prodotto |
| Peso |
24 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione

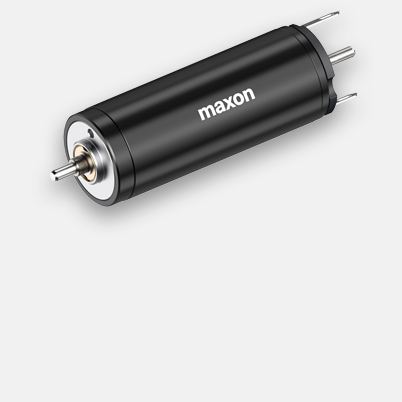

I motori DC maxon I motori DC maxon sono motori a corrente continua di alta qualità, dotati di potenti magneti permanenti. Cuore del motore è il rotore senza ferro, brevettato a livello mondiale. Una tecnologia di punta per soluzioni potenti e compatti, a bassa inerzia.
