Specifiche

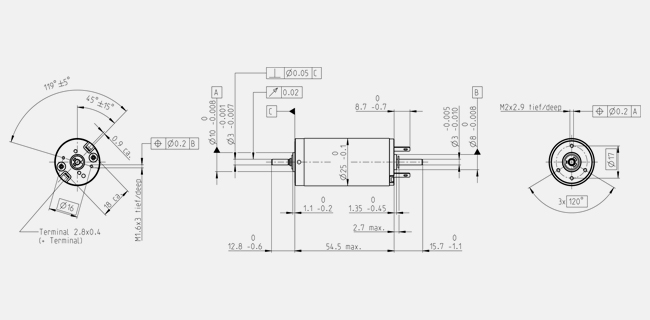

Information: Drawings are not in scale.
| Valori con tensione nominale |
| Tensione nominale |
9 V |
| Velocità a vuoto |
10000 rpm |
| Corrente a vuoto |
110 mA |
| Velocità nominale |
8970 rpm |
| Coppia nominale (coppia max. continuativa) |
11.1 mNm |
| Corrente nominale (corrente max. continuativa) |
1.5 A |
| Coppia di stallo |
232 mNm |
| Corrente di avvio |
29.1 A |
| Efficienza max. |
76 % |
| Dati caratteristici |
| Resistenza ai terminali |
0.309 Ω |
| Induttanza ai terminali |
0.0275 mH |
| Costante di coppia |
7.96 mNm/A |
| Costante di velocità |
1200 rpm/V |
| Gradiente velocità/coppia |
46.5 rpm/mNm |
| Costante di tempo meccanica |
5.68 ms |
| Inerzia del rotore |
11.7 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
14 K/W |
| Resistenza termica avvolgimento-involucro |
3.1 K/W |
| Costante di tempo termica avvolgimento |
13.6 s |
| Costante di tempo termica motore |
612 s |
| Temperatura ambiente |
-30...+100 °C |
| Temperatura max. avvolgimento |
+125 °C |
| Dati meccanici |
| Tipo di cuscinetto |
Waelzlager |
| Velocità max. permessa |
14000 rpm |
| Gioco assiale |
0.05 - 0.15 mm |
| Gioco radiale |
0.025 mm |
| Carico assiale max. (dinamico) |
3.2 N |
| Forza max. di calettamento (statica) |
64 N |
| (statico, albero supportato) |
800 N |
| Carico radiale max. |
16 N, 5 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
1 |
| Numero di segmenti del collettore |
11 |
| Numero di cicli in autoclave |
0 |
| Prodotto |
| Peso |
130 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione

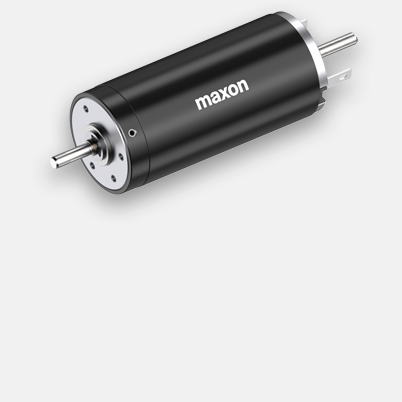

I motori DC maxon sono motori a corrente continua di alta qualità, dotati di potenti magneti permanenti. Cuore del motore è il rotore senza ferro, brevettato a livello mondiale. Una tecnologia di punta per soluzioni potenti e compatti, a bassa inerzia.
