| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 356,62 |
| 5-19 | € 291,99 | |
| 20-49 | € 226,20 | |
| a partire da 50 | Su richiesta |
Specifiche

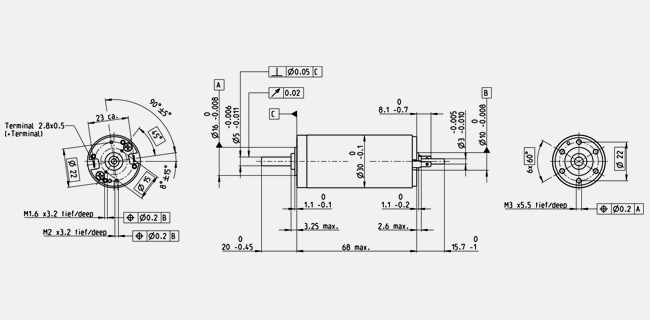

Disegno tecnico del prodotto
- Disegno quotato
Information:
Drawings are not to scale.
shaft length 15.7 shortened to 8.7 mm
| Valori con tensione nominale | |
| Tensione nominale | 48 V |
| Velocità a vuoto | 8760 rpm |
| Corrente a vuoto | 68.2 mA |
| Velocità nominale | 8010 rpm |
| Coppia nominale (coppia max. continuativa) | 87.2 mNm |
| Corrente nominale (corrente max. continuativa) | 1.74 A |
| Coppia di stallo | 1020 mNm |
| Corrente di avvio | 19.6 A |
| Efficienza max. | 89 % |
| Dati caratteristici | |
| Resistenza ai terminali | 2.45 Ω |
| Induttanza ai terminali | 0.513 mH |
| Costante di coppia | 52.1 mNm/A |
| Costante di velocità | 183 rpm/V |
| Gradiente velocità/coppia | 8.61 rpm/mNm |
| Costante di tempo meccanica | 3.15 ms |
| Inerzia del rotore | 34.9 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 6 K/W |
| Resistenza termica avvolgimento-involucro | 1.7 K/W |
| Costante di tempo termica avvolgimento | 16.9 s |
| Costante di tempo termica motore | 593 s |
| Temperatura ambiente | -30...+100 °C |
| Temperatura max. avvolgimento | +125 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Waelzlager |
| Velocità max. permessa | 12000 rpm |
| Gioco assiale | 0.05 - 0.15 mm |
| Gioco radiale | 0.025 mm |
| Carico assiale max. (dinamico) | 5.6 N |
| Forza max. di calettamento (statica) | 110 N |
| (statico, albero supportato) | 1200 N |
| Carico radiale max. | 28 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 1 |
| Numero di segmenti del collettore | 13 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 260 g |
Drawings are not to scale.
shaft length 15.7 shortened to 8.7 mm
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
