NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche
Disegno tecnico del prodotto

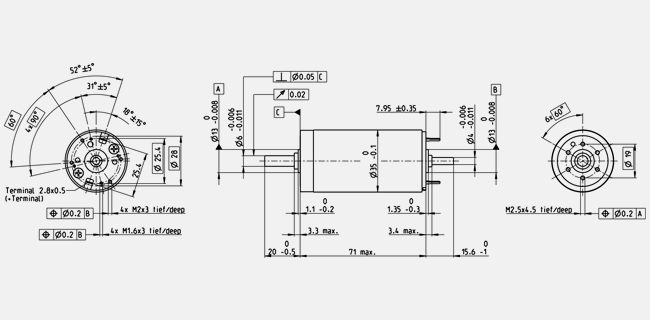

Disegno quotato
Information: Drawings are not in scale.
Valori con tensione nominale
Tensione nominale
48 V
Velocità a vuoto
4770 rpm
Corrente a vuoto
34.9 mA
Velocità nominale
3930 rpm
Coppia nominale (coppia max. continuativa)
107 mNm
Corrente nominale (corrente max. continuativa)
1.15 A
Coppia di stallo
621 mNm
Corrente di avvio
6.52 A
Efficienza max.
85 %
Dati caratteristici
Resistenza ai terminali
7.36 Ω
Induttanza ai terminali
2.04 mH
Costante di coppia
95.2 mNm/A
Costante di velocità
100 rpm/V
Gradiente velocità/coppia
7.75 rpm/mNm
Costante di tempo meccanica
5.33 ms
Inerzia del rotore
65.7 gcm²
Dati termici
Resistenza termica involucro-ambiente
6.2 K/W
Resistenza termica avvolgimento-involucro
2 K/W
Costante di tempo termica avvolgimento
27.3 s
Costante di tempo termica motore
707 s
Temperatura ambiente
-30...+100 °C
Temperatura max. avvolgimento
+155 °C
Dati meccanici
Tipo di cuscinetto
Waelzlager
Velocità max. permessa
12000 rpm
Gioco assiale
0.05 - 0.15 mm
Gioco radiale
0.025 mm
Carico assiale max. (dinamico)
5.6 N
Forza max. di calettamento (statica)
110 N
(statico, albero supportato)
1200 N
Carico radiale max.
28 N, 5 mm dalla flangia
Altre specifiche
Numero di paia poli
1
Numero di segmenti del collettore
13
Numero di cicli in autoclave
0
Prodotto
Peso
340 g
Grafico a linee
Continuous operation range
Short term operation range
Descrizione
I motori DC maxon sono motori a corrente continua di alta qualità, dotati di potenti magneti permanenti. Cuore del motore è il rotore senza ferro, brevettato a livello mondiale. Una tecnologia di punta per soluzioni potenti e compatti, a bassa inerzia.
