| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 632,40 |
| 5-19 | € 544,19 | |
| 20-49 | € 436,83 | |
| a partire da 50 | Su richiesta |
NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche

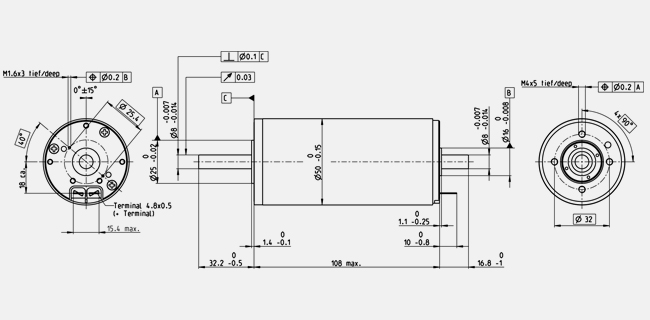

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 48 V |
| Velocità a vuoto | 4900 rpm |
| Corrente a vuoto | 88.4 mA |
| Velocità nominale | 4630 rpm |
| Coppia nominale (coppia max. continuativa) | 407 mNm |
| Corrente nominale (corrente max. continuativa) | 4.44 A |
| Coppia di stallo | 7370 mNm |
| Corrente di avvio | 78.9 A |
| Efficienza max. | 94 % |
| Dati caratteristici | |
| Resistenza ai terminali | 0.608 Ω |
| Induttanza ai terminali | 0.423 mH |
| Costante di coppia | 93.4 mNm/A |
| Costante di velocità | 102 rpm/V |
| Gradiente velocità/coppia | 0.666 rpm/mNm |
| Costante di tempo meccanica | 3.78 ms |
| Inerzia del rotore | 542 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 3.59 K/W |
| Resistenza termica avvolgimento-involucro | 1.24 K/W |
| Costante di tempo termica avvolgimento | 69.3 s |
| Costante di tempo termica motore | 1510 s |
| Temperatura ambiente | -30...+100 °C |
| Temperatura max. avvolgimento | +125 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 9500 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 11.5 N |
| 0.1 mm, in caso di carico radiale > 11.5 N | |
| Gioco radiale | 0.03 mm |
| Carico assiale max. (dinamico) | 30 N |
| Forza max. di calettamento (statica) | 150 N |
| (statico, albero supportato) | 6000 N |
| Carico radiale max. | 110 N, 15 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 1 |
| Numero di segmenti del collettore | 15 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 1100 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
