Specifiche

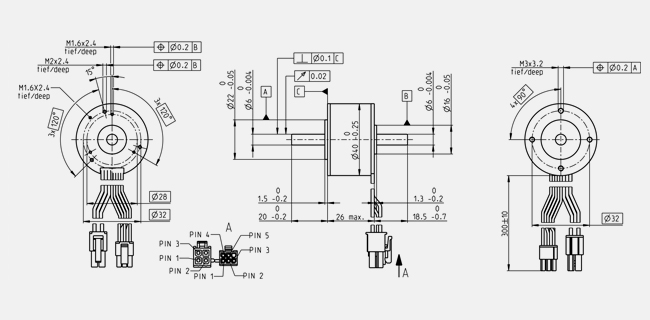

Information: Drawings are not in scale.
| Valori con tensione nominale |
| Tensione nominale |
12 V |
| Velocità a vuoto |
12400 rpm |
| Corrente a vuoto |
522 mA |
| Velocità nominale |
9640 rpm |
| Coppia nominale (coppia max. continuativa) |
43.9 mNm |
| Corrente nominale (corrente max. continuativa) |
4.58 A |
| Coppia di stallo |
358 mNm |
| Corrente di avvio |
53.6 A |
| Efficienza max. |
81 % |
| Dati caratteristici |
| Resistenza ai terminali |
0.224 Ω |
| Induttanza ai terminali |
0.109 mH |
| Costante di coppia |
8.95 mNm/A |
| Costante di velocità |
1070 rpm/V |
| Gradiente velocità/coppia |
26.7 rpm/mNm |
| Costante di tempo meccanica |
4.33 ms |
| Inerzia del rotore |
15.5 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
9.66 K/W |
| Resistenza termica avvolgimento-involucro |
2.57 K/W |
| Costante di tempo termica avvolgimento |
11.8 s |
| Costante di tempo termica motore |
821 s |
| Temperatura ambiente |
-40...+100 °C |
| Temperatura max. avvolgimento |
+155 °C |
| Dati meccanici |
| Tipo di cuscinetto |
Cuscinetti a sfere |
| Velocità max. permessa |
15000 rpm |
| Gioco assiale |
0 mm, in caso di carico radiale < 9 N |
|
0.15 mm, in caso di carico radiale > 9 N |
| Carico assiale max. (dinamico) |
5 N |
| Forza max. di calettamento (statica) |
87 N |
| (statico, albero supportato) |
6500 N |
| Carico radiale max. |
15 N, 5 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
7 |
| Numero di fasi |
3 |
| Numero di cicli in autoclave |
0 |
| Prodotto |
| Peso |
170 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione
Grazie al circuito magnetico ottimizzato, i motori EC-i brushless con avvolgimento in ferro dispongono di un'elevatissima densità di coppia, ciò nonostante presentano un cogging ridotto. Il rotore interno multipolare presenta una dinamica altissima. La struttura robusta con flangia e corpo in acciaio garantisce un impiego versatile. Ordinate adesso il vostro azionamento EC-i online.
