Specifiche

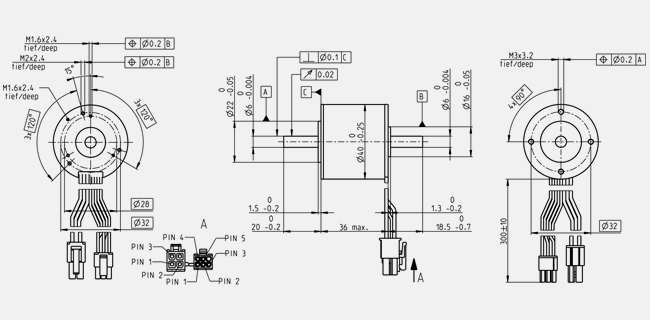

Information: Drawings are not in scale.
| Valori con tensione nominale |
| Tensione nominale |
18 V |
| Velocità a vuoto |
10100 rpm |
| Corrente a vuoto |
354 mA |
| Velocità nominale |
8220 rpm |
| Coppia nominale (coppia max. continuativa) |
69.8 mNm |
| Corrente nominale (corrente max. continuativa) |
3.98 A |
| Coppia di stallo |
632 mNm |
| Corrente di avvio |
53.2 A |
| Efficienza max. |
84 % |
| Dati caratteristici |
| Resistenza ai terminali |
0.338 Ω |
| Induttanza ai terminali |
0.18 mH |
| Costante di coppia |
16.7 mNm/A |
| Costante di velocità |
572 rpm/V |
| Gradiente velocità/coppia |
11.6 rpm/mNm |
| Costante di tempo meccanica |
2.93 ms |
| Inerzia del rotore |
24.2 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
7.8 K/W |
| Resistenza termica avvolgimento-involucro |
2.6 K/W |
| Costante di tempo termica avvolgimento |
19 s |
| Costante di tempo termica motore |
936 s |
| Temperatura ambiente |
-40...+100 °C |
| Temperatura max. avvolgimento |
+155 °C |
| Dati meccanici |
| Tipo di cuscinetto |
Cuscinetti a sfere |
| Velocità max. permessa |
15000 rpm |
| Gioco assiale |
0 mm, in caso di carico radiale < 9 N |
|
0.15 mm, in caso di carico radiale > 9 N |
| Carico assiale max. (dinamico) |
5 N |
| Forza max. di calettamento (statica) |
87 N |
| (statico, albero supportato) |
5000 N |
| Carico radiale max. |
15 N, 5 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
7 |
| Numero di fasi |
3 |
| Numero di cicli in autoclave |
0 |
| Prodotto |
| Peso |
240 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione

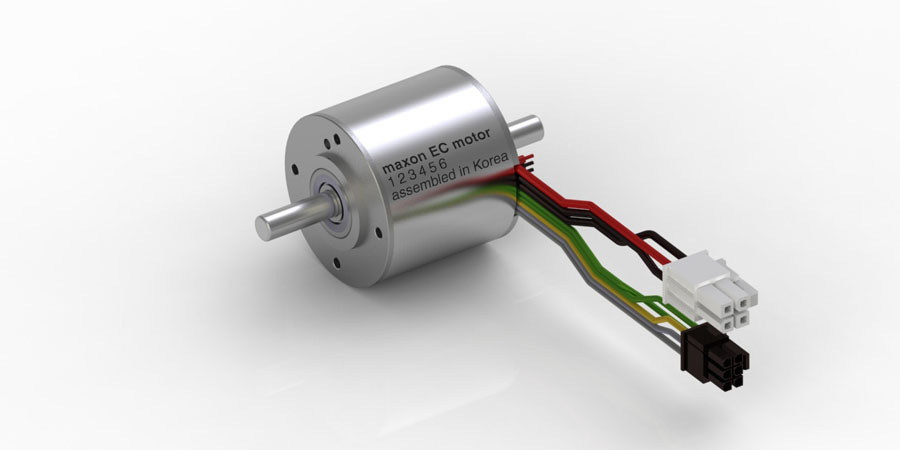

Grazie al circuito magnetico ottimizzato, i motori EC-i brushless con avvolgimento in ferro dispongono di un'elevatissima densità di coppia, ciò nonostante presentano un cogging ridotto. Il rotore interno multipolare presenta una dinamica altissima. La struttura robusta con flangia e corpo in acciaio garantisce un impiego versatile. Ordinate adesso il vostro azionamento EC-i online.
