Dettagli

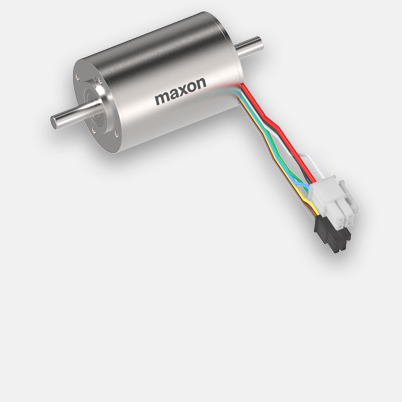

EC-i 40 Ø40 mm, senza spazzole, 100 Watt, con sensori Hall | High Torque
Codice articolo 488607
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 332,83 |
| 5-19 | € 283,89 | |
| 20-49 | € 234,52 | |
| a partire da 50 | Su richiesta |
Specifiche

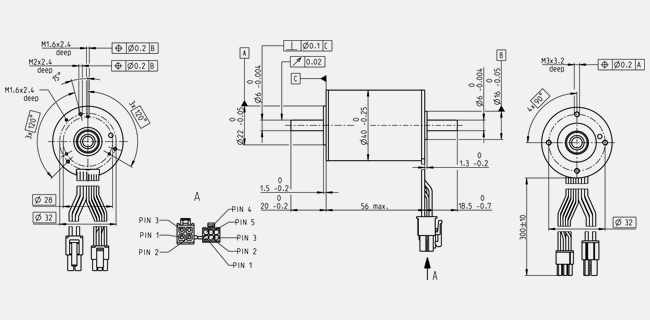

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 48 V |
| Velocità a vuoto | 5000 rpm |
| Corrente a vuoto | 150 mA |
| Velocità nominale | 4390 rpm |
| Coppia nominale (coppia max. continuativa) | 224 mNm |
| Corrente nominale (corrente max. continuativa) | 2.41 A |
| Coppia di stallo | 2080 mNm |
| Corrente di avvio | 48.3 A |
| Efficienza max. | 89 % |
| Dati caratteristici | |
| Resistenza ai terminali | 0.994 Ω |
| Induttanza ai terminali | 0.995 mH |
| Costante di coppia | 91 mNm/A |
| Costante di velocità | 105 rpm/V |
| Gradiente velocità/coppia | 1.15 rpm/mNm |
| Costante di tempo meccanica | 0.528 ms |
| Inerzia del rotore | 44 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 7.17 K/W |
| Resistenza termica avvolgimento-involucro | 1.35 K/W |
| Costante di tempo termica avvolgimento | 25.8 s |
| Costante di tempo termica motore | 1400 s |
| Temperatura ambiente | -40...+100 °C |
| Temperatura max. avvolgimento | +155 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 8000 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 9 N |
| 0.15 mm, in caso di carico radiale > 9 N | |
| Carico assiale max. (dinamico) | 7 N |
| Forza max. di calettamento (statica) | 87 N |
| (statico, albero supportato) | 3000 N |
| Carico radiale max. | 29.9 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 7 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 390 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
