Dettagli
EC-i 40 Ø40 mm, senza spazzole, 70 Watt, con sensori Hall | High Torque
Codice articolo 496656
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 312,94 |
| 5-19 | € 266,94 | |
| 20-49 | € 220,41 | |
| a partire da 50 | Su richiesta |
Specifiche

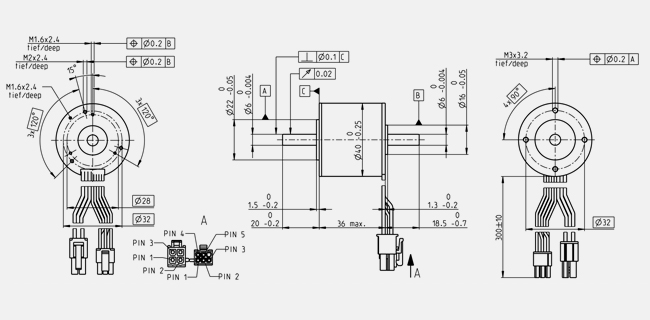

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 48 V |
| Velocità a vuoto | 4930 rpm |
| Corrente a vuoto | 86.4 mA |
| Velocità nominale | 4100 rpm |
| Coppia nominale (coppia max. continuativa) | 152 mNm |
| Corrente nominale (corrente max. continuativa) | 1.56 A |
| Coppia di stallo | 931 mNm |
| Corrente di avvio | 21.4 A |
| Efficienza max. | 88 % |
| Dati caratteristici | |
| Resistenza ai terminali | 2.24 Ω |
| Induttanza ai terminali | 2.05 mH |
| Costante di coppia | 92.1 mNm/A |
| Costante di velocità | 104 rpm/V |
| Gradiente velocità/coppia | 2.52 rpm/mNm |
| Costante di tempo meccanica | 0.607 ms |
| Inerzia del rotore | 23 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 8.17 K/W |
| Resistenza termica avvolgimento-involucro | 2.27 K/W |
| Costante di tempo termica avvolgimento | 24.9 s |
| Costante di tempo termica motore | 1020 s |
| Temperatura ambiente | -40...+100 °C |
| Temperatura max. avvolgimento | +155 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 10000 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 9 N |
| 0.15 mm, in caso di carico radiale > 9 N | |
| Carico assiale max. (dinamico) | 7 N |
| Forza max. di calettamento (statica) | 87 N |
| (statico, albero supportato) | 5000 N |
| Carico radiale max. | 26.1 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 7 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 250 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
