Specifiche
| Valori con tensione nominale |
| Tensione nominale |
24 V |
| Velocità a vuoto |
3340 rpm |
| Corrente a vuoto |
657 mA |
| Velocità nominale |
2970 rpm |
| Coppia nominale (coppia max. continuativa) |
646 mNm |
| Corrente nominale (corrente max. continuativa) |
9.42 A |
| Coppia di stallo |
6820 mNm |
| Corrente di avvio |
205 A |
| Efficienza max. |
89 % |
| Dati caratteristici |
| Resistenza ai terminali |
0.117 Ω |
| Induttanza ai terminali |
0.149 mH |
| Costante di coppia |
68 mNm/A |
| Costante di velocità |
140 rpm/V |
| Gradiente velocità/coppia |
0.241 rpm/mNm |
| Costante di tempo meccanica |
0.668 ms |
| Inerzia del rotore |
264 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
4.02 K/W |
| Resistenza termica avvolgimento-involucro |
0.53 K/W |
| Costante di tempo termica avvolgimento |
19.7 s |
| Costante di tempo termica motore |
2310 s |
| Temperatura ambiente |
-40...+100 °C |
| Temperatura max. avvolgimento |
+155 °C |
| Dati meccanici |
| Velocità max. permessa |
5000 rpm |
| Gioco assiale |
0 mm, in caso di carico radiale < 15 N |
|
0.14 mm, in caso di carico radiale > 15 N |
| Carico assiale max. (dinamico) |
12 N |
| Forza max. di calettamento (statica) |
150 N |
| (statico, albero supportato) |
6000 N |
| Carico radiale max. |
110 N, 5 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
8 |
| Numero di fasi |
3 |
| Prodotto |
| Peso |
1150 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione

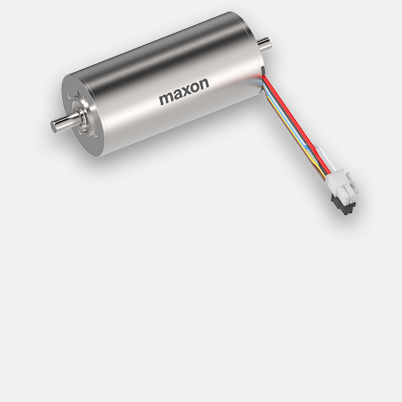

Grazie al circuito magnetico ottimizzato, i motori EC-i brushless con avvolgimento con ferro dispongono di un'elevatissima densità di coppia, presentando ciononostante un cogging ridotto. Il rotore interno multipolare presenta una dinamica altissima. La struttura robusta con flangia e alloggiamento in acciaio garantisce un impiego versatile. Ordinate adesso il vostro azionamento EC-i online.
