Dettagli

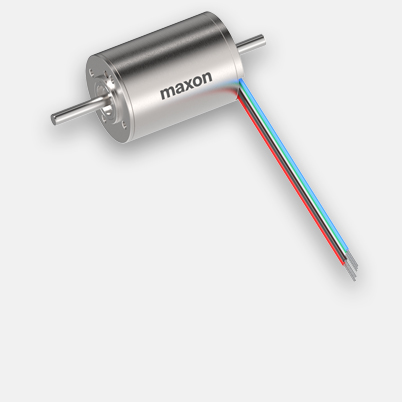

EC-i 30 Ø30 mm, senza spazzole, 20 watt, con elettronica integrata, Enable
Codice articolo 618864
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 284,52 |
| 5-19 | € 242,73 | |
| 20-49 | € 200,52 | |
| a partire da 50 | Su richiesta |
Specifiche

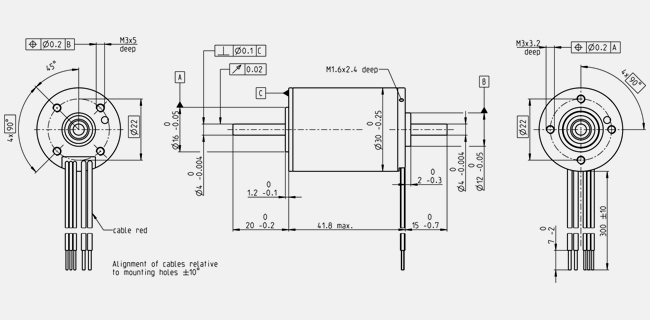

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 24 V |
| Velocità a vuoto | 6000 rpm |
| Corrente a vuoto | 107 mA |
| Velocità nominale | 6000 rpm |
| Coppia nominale (coppia max. continuativa) | 32.6 mNm |
| Corrente nominale (corrente max. continuativa) | 1.19 A |
| Coppia di stallo | 105 mNm |
| Corrente di avvio | 6.5 A |
| Efficienza max. | 75 % |
| Dati caratteristici | |
| Variabile di controllo | Velocità |
| Resistenza ai terminali | 0.292 Ω |
| Induttanza ai terminali | 0.28 mH |
| Costante di coppia | 19.4 mNm/A |
| Costante di velocità | 491 rpm/V |
| Gradiente velocità/coppia | 7.38 rpm/mNm |
| Costante di tempo meccanica | 0.517 ms |
| Inerzia del rotore | 6.69 gcm² |
| Riferimento di velocità in ingresso | 0.42..10.1 |
| Scalatura ingresso riferimento velocità | 600 rpm/V |
| Intervallo di velocità | 250..6060 |
| Dati termici | |
| Resistenza termica involucro-ambiente | 13 K/W |
| Resistenza termica avvolgimento-involucro | 5.89 K/W |
| Costante di tempo termica avvolgimento | 34.1 s |
| Costante di tempo termica motore | 1040 s |
| Temperatura ambiente | -40...+100 °C |
| Temperatura max. avvolgimento | +155 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Waelzlager |
| Velocità max. permessa | 6000 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 10 N |
| 0.14 mm, in caso di carico radiale > 10 N | |
| Carico assiale max. (dinamico) | 9 N |
| Forza max. di calettamento (statica) | 48.8 N |
| (statico, albero supportato) | 2510 N |
| Carico radiale max. | 30 N, 10 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 4 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 160 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
