| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 404,20 |
| 5-19 | € 356,52 | |
| 20-49 | € 299,46 | |
| a partire da 50 | Su richiesta |
NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche

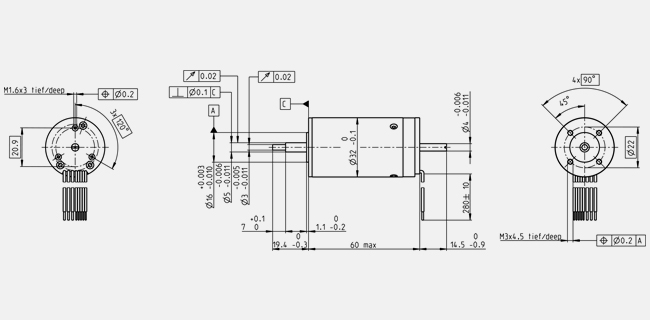

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 36 V |
| Velocità a vuoto | 14700 rpm |
| Corrente a vuoto | 211 mA |
| Velocità nominale | 13200 rpm |
| Coppia nominale (coppia max. continuativa) | 43.8 mNm |
| Corrente nominale (corrente max. continuativa) | 2.07 A |
| Coppia di stallo | 454 mNm |
| Corrente di avvio | 19.7 A |
| Efficienza max. | 81 % |
| Dati caratteristici | |
| Resistenza ai terminali | 1.83 Ω |
| Induttanza ai terminali | 0.285 mH |
| Costante di coppia | 23.1 mNm/A |
| Costante di velocità | 414 rpm/V |
| Gradiente velocità/coppia | 32.8 rpm/mNm |
| Costante di tempo meccanica | 6.87 ms |
| Inerzia del rotore | 20 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 5.4 K/W |
| Resistenza termica avvolgimento-involucro | 2.5 K/W |
| Costante di tempo termica avvolgimento | 14.3 s |
| Costante di tempo termica motore | 1180 s |
| Temperatura ambiente | -20...+100 °C |
| Temperatura max. avvolgimento | +125 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 25000 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 8 N |
| 0.14 mm, in caso di carico radiale > 8 N | |
| Carico assiale max. (dinamico) | 5.6 N |
| Forza max. di calettamento (statica) | 98 N |
| (statico, albero supportato) | 1200 N |
| Carico radiale max. | 28 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 1 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 270 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
