Specifiche

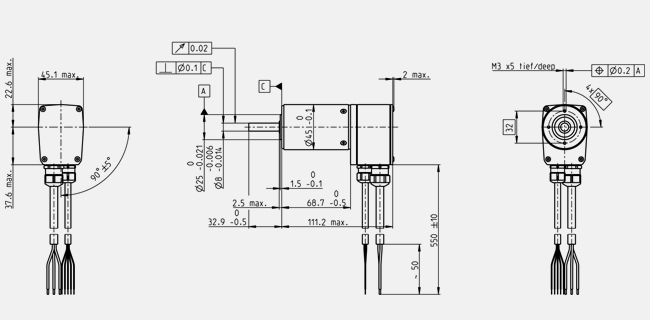

Information: Drawings are not in scale.
| Valori con tensione nominale |
| Tensione nominale |
12 V |
| Velocità a vuoto |
5650 rpm |
| Corrente a vuoto |
576 mA |
| Velocità nominale |
4370 rpm |
| Coppia nominale (coppia max. continuativa) |
186 mNm |
| Corrente nominale (corrente max. continuativa) |
9.65 A |
| Coppia di stallo |
872 mNm |
| Corrente di avvio |
43.6 A |
| Efficienza max. |
79 % |
| Dati caratteristici |
| Resistenza ai terminali |
0.275 Ω |
| Induttanza ai terminali |
0.0797 mH |
| Costante di coppia |
20 mNm/A |
| Costante di velocità |
478 rpm/V |
| Gradiente velocità/coppia |
6.58 rpm/mNm |
| Costante di tempo meccanica |
8.19 ms |
| Inerzia del rotore |
119 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
1.9 K/W |
| Resistenza termica avvolgimento-involucro |
0.9 K/W |
| Costante di tempo termica avvolgimento |
15.4 s |
| Costante di tempo termica motore |
1600 s |
| Temperatura ambiente |
-20...+100 °C |
| Temperatura max. avvolgimento |
+125 °C |
| Dati meccanici |
| Tipo di cuscinetto |
Cuscinetti a sfere |
| Velocità max. permessa |
15000 rpm |
| Gioco assiale |
0 mm, in caso di carico radiale < 20 N |
|
0.14 mm, in caso di carico radiale > 20 N |
| Carico assiale max. (dinamico) |
16 N |
| Forza max. di calettamento (statica) |
182 N |
| (statico, albero supportato) |
5000 N |
| Carico radiale max. |
140 N, 5 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
1 |
| Numero di fasi |
3 |
| Numero di cicli in autoclave |
0 |
| Grado di inquinamento |
IP54 |
| Prodotto |
| Peso |
850 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione

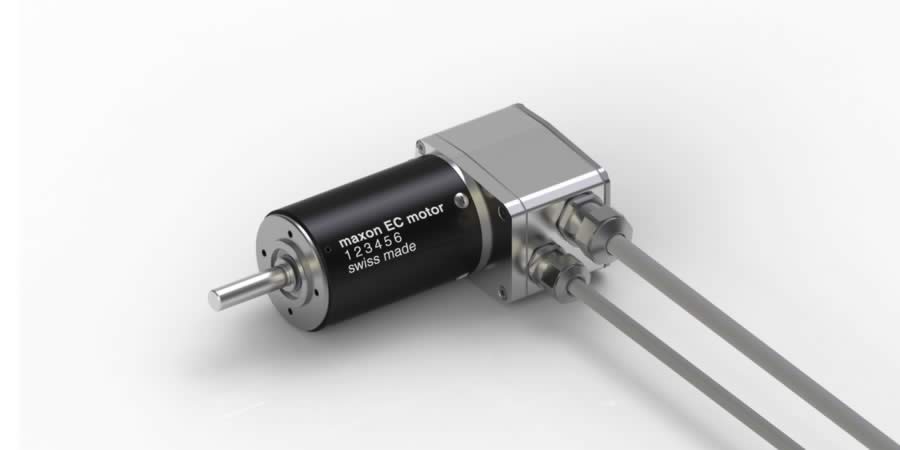

I motori EC maxon a commutazione elettronica si caratterizzano per eccellenti caratteristiche di coppia, elevata potenza, campo di velocità particolarmente ampio e ovviamente per la lunghissima durata di servizio.
