EC-4pole 30 Ø30 mm, senza spazzole, 200 Watt | High Power
Codice articolo 305015
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 903,66 |
| 5-19 | € 766,82 | |
| 20-49 | € 621,24 | |
| a partire da 50 | Su richiesta |
Specifiche

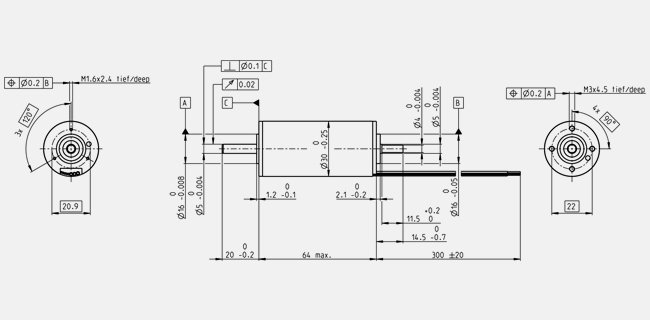

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 48 V |
| Velocità a vuoto | 16500 rpm |
| Corrente a vuoto | 356 mA |
| Velocità nominale | 16000 rpm |
| Coppia nominale (coppia max. continuativa) | 92.9 mNm |
| Corrente nominale (corrente max. continuativa) | 3.68 A |
| Coppia di stallo | 3430 mNm |
| Corrente di avvio | 124 A |
| Efficienza max. | 90 % |
| Dati caratteristici | |
| Resistenza ai terminali | 0.386 Ω |
| Induttanza ai terminali | 0.0653 mH |
| Costante di coppia | 27.6 mNm/A |
| Costante di velocità | 346 rpm/V |
| Gradiente velocità/coppia | 4.83 rpm/mNm |
| Costante di tempo meccanica | 1.69 ms |
| Inerzia del rotore | 33.3 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 7.4 K/W |
| Resistenza termica avvolgimento-involucro | 0.209 K/W |
| Costante di tempo termica avvolgimento | 1.98 s |
| Costante di tempo termica motore | 1180 s |
| Temperatura ambiente | -20...+100 °C |
| Temperatura max. avvolgimento | +155 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 25000 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 4 N |
| 0.14 mm, in caso di carico radiale > 4 N | |
| Carico assiale max. (dinamico) | 5.5 N |
| Forza max. di calettamento (statica) | 73 N |
| (statico, albero supportato) | 1300 N |
| Carico radiale max. | 25 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 2 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 300 g |
