Dettagli
Configurabile
Prodotto configurabile
Non solo combinabili: configurate i vostri azionamenti in maniera individuale.

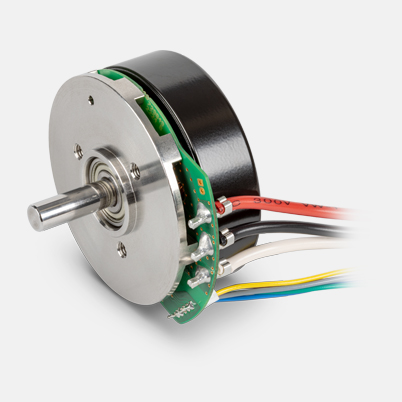

ECX FLAT 42 M Ø42 mm, senza spazzole, con sensori Hall | High Torque
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 185,47* |
| 5-19 | € 145,47* | |
| 20-49 | € 113,79* | |
| a partire da 50 | Su richiesta |
Specifiche
| Valori con tensione nominale | |
| Tensione nominale | 24 V |
| Velocità a vuoto | 8050 rpm |
| Corrente a vuoto | 363 mA |
| Velocità nominale | 6470 rpm |
| Coppia nominale (coppia max. continuativa) | 213 mNm |
| Corrente nominale (corrente max. continuativa) | 7.31 A |
| Coppia di stallo | 1110 mNm |
| Corrente di avvio | 103 A |
| Efficienza max. | 84 % |
| Dati caratteristici | |
| Resistenza ai terminali | 0.233 Ω |
| Induttanza ai terminali | 0.153 mH |
| Costante di coppia | 28.2 mNm/A |
| Costante di velocità | 339 rpm/V |
| Gradiente velocità/coppia | 2.81 rpm/mNm |
| Costante di tempo meccanica | 2.54 ms |
| Inerzia del rotore | 86.2 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 1.66 K/W |
| Resistenza termica avvolgimento-involucro | 3.04 K/W |
| Costante di tempo termica avvolgimento | 20.2 s |
| Costante di tempo termica motore | 92.3 s |
| Temperatura ambiente | -40...+100 °C |
| Temperatura max. avvolgimento | +155 °C |
| Dati meccanici | |
| Velocità max. permessa | 10000 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 6 N |
| 0.14 mm, in caso di carico radiale > 6 N | |
| Gioco radiale | 0 mm |
| Carico assiale max. (dinamico) | 6 N |
| Forza max. di calettamento (statica) | 86 N |
| (statico, albero supportato) | 1300 N |
| Carico radiale max. | 40 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 8 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 127 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
