| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 80,52 |
| 5-19 | € 71,05 | |
| 20-49 | € 60,00 | |
| a partire da 50 | Su richiesta |
NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche

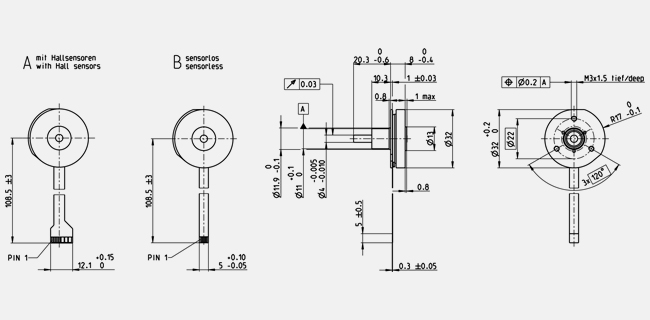

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 9 V |
| Velocità a vuoto | 8370 rpm |
| Corrente a vuoto | 107 mA |
| Velocità nominale | 3640 rpm |
| Coppia nominale (coppia max. continuativa) | 8.7 mNm |
| Corrente nominale (corrente max. continuativa) | 0.913 A |
| Coppia di stallo | 18.6 mNm |
| Corrente di avvio | 1.96 A |
| Efficienza max. | 59 % |
| Dati caratteristici | |
| Resistenza ai terminali | 4.59 Ω |
| Induttanza ai terminali | 1.06 mH |
| Costante di coppia | 9.5 mNm/A |
| Costante di velocità | 1010 rpm/V |
| Gradiente velocità/coppia | 486 rpm/mNm |
| Costante di tempo meccanica | 70.7 ms |
| Inerzia del rotore | 13.9 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 8.24 K/W |
| Resistenza termica avvolgimento-involucro | 6.21 K/W |
| Costante di tempo termica avvolgimento | 3.6 s |
| Costante di tempo termica motore | 22.1 s |
| Temperatura ambiente | -40...+100 °C |
| Temperatura max. avvolgimento | +125 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 12000 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 5 N |
| 0.6 mm, in caso di carico radiale > 5 N | |
| Carico assiale max. (dinamico) | 4.8 N |
| Forza max. di calettamento (statica) | 45 N |
| (statico, albero supportato) | 1000 N |
| Carico radiale max. | 10.5 N, 15 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 4 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 32 g |
