| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 97,15 |
| 5-19 | € 85,68 | |
| 20-49 | € 72,31 | |
| a partire da 50 | Su richiesta |
NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche

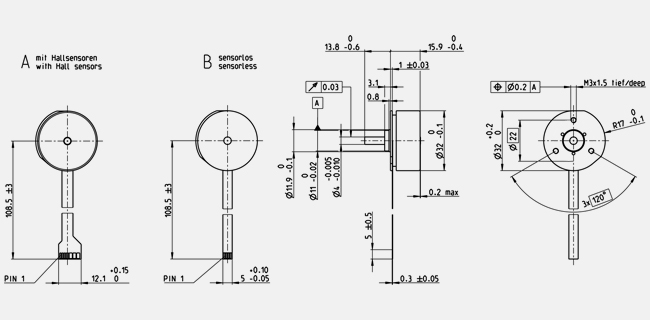

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 9 V |
| Velocità a vuoto | 3720 rpm |
| Corrente a vuoto | 74.7 mA |
| Velocità nominale | 2060 rpm |
| Coppia nominale (coppia max. continuativa) | 24.5 mNm |
| Corrente nominale (corrente max. continuativa) | 1.06 A |
| Coppia di stallo | 68.3 mNm |
| Corrente di avvio | 3.06 A |
| Efficienza max. | 71 % |
| Dati caratteristici | |
| Resistenza ai terminali | 2.95 Ω |
| Induttanza ai terminali | 1.61 mH |
| Costante di coppia | 22.4 mNm/A |
| Costante di velocità | 427 rpm/V |
| Gradiente velocità/coppia | 56.3 rpm/mNm |
| Costante di tempo meccanica | 20.6 ms |
| Inerzia del rotore | 35 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 12.1 K/W |
| Resistenza termica avvolgimento-involucro | 4.99 K/W |
| Costante di tempo termica avvolgimento | 8.64 s |
| Costante di tempo termica motore | 135 s |
| Temperatura ambiente | -40...+100 °C |
| Temperatura max. avvolgimento | +125 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 10000 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 5 N |
| 0.6 mm, in caso di carico radiale > 5 N | |
| Carico assiale max. (dinamico) | 4.8 N |
| Forza max. di calettamento (statica) | 45 N |
| (statico, albero supportato) | 1000 N |
| Carico radiale max. | 14 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 4 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 57 g |
