Specifiche

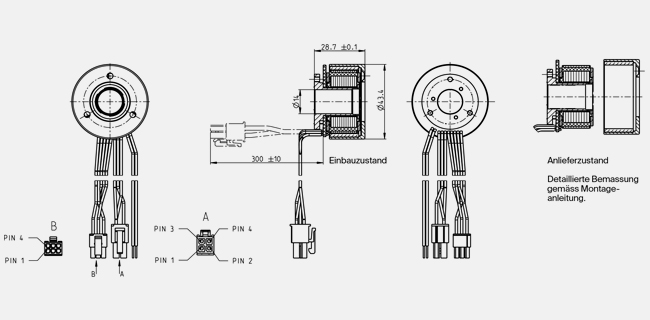

Information: Drawings are not in scale.
| Valori con tensione nominale |
| Tensione nominale |
24 V |
| Velocità a vuoto |
6100 rpm |
| Corrente a vuoto |
234 mA |
| Velocità nominale |
4780 rpm |
| Coppia nominale (coppia max. continuativa) |
128 mNm |
| Corrente nominale (corrente max. continuativa) |
3.22 A |
| Coppia di stallo |
1270 mNm |
| Corrente di avvio |
34.3 A |
| Efficienza max. |
84 % |
| Dati caratteristici |
| Resistenza ai terminali |
0.7 Ω |
| Induttanza ai terminali |
0.463 mH |
| Costante di coppia |
36.9 mNm/A |
| Costante di velocità |
259 rpm/V |
| Gradiente velocità/coppia |
4.9 rpm/mNm |
| Costante di tempo meccanica |
12.3 ms |
| Inerzia del rotore |
240 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
3.59 K/W |
| Resistenza termica avvolgimento-involucro |
4.09 K/W |
| Costante di tempo termica avvolgimento |
29.5 s |
| Costante di tempo termica motore |
180 s |
| Temperatura ambiente |
-40...+100 °C |
| Temperatura max. avvolgimento |
+125 °C |
| Dati meccanici |
| Tipo di cuscinetto |
keine |
| Velocità max. permessa |
10000 rpm |
| Gioco assiale |
-1 mm, in caso di carico radiale < 0 N |
|
-1 mm, in caso di carico radiale > 0 N |
| Carico assiale max. (dinamico) |
0 N |
| Forza max. di calettamento (statica) |
0 N |
| (statico, albero supportato) |
0 N |
| Carico radiale max. |
0 N, 5 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
8 |
| Numero di fasi |
3 |
| Numero di cicli in autoclave |
0 |
| Prodotto |
| Peso |
143 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
Descrizione

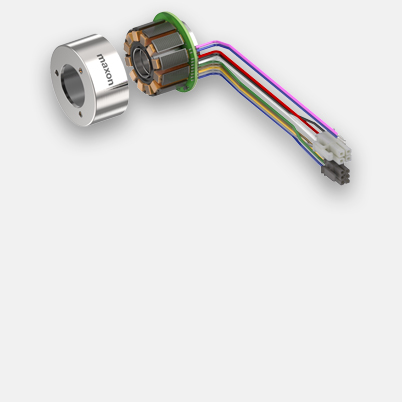

I motori EC frameless sono kit di motori BLDC. Il rotore e lo statore vengono consegnati separati, senza cuscinetto e senza albero motore, e collegati tra loro soltanto in fase di assemblaggio. La struttura piatta, le coppie elevate e l'elevato spazio a disposizione per il passaggio dei cavi garantiscono un'elevata integrazione nella vostra applicazione.
