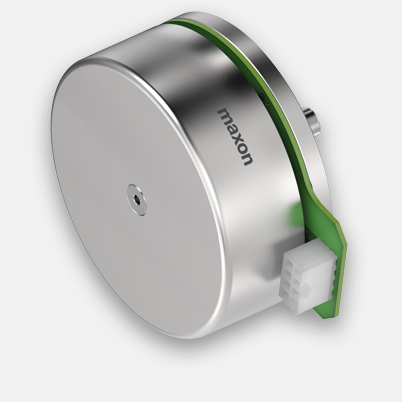

EC 90 flat Ø90 mm, brushless, 260 watt, con sensori Hall
Codice articolo 500269
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 276,73 |
| 5-19 | € 232,20 | |
| 20-49 | € 201,15 | |
| a partire da 50 | Su richiesta |
Specifiche

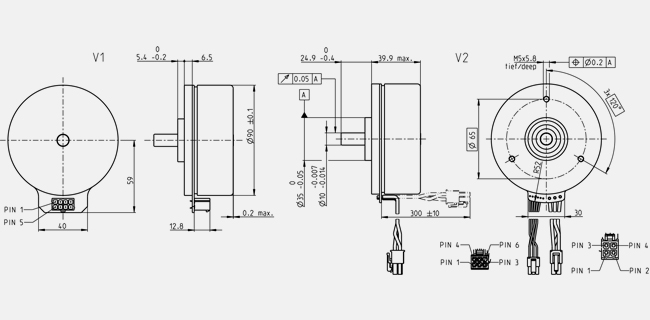

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 18 V |
| Velocità a vuoto | 2110 rpm |
| Corrente a vuoto | 830 mA |
| Velocità nominale | 1790 rpm |
| Coppia nominale (coppia max. continuativa) | 1020 mNm |
| Corrente nominale (corrente max. continuativa) | 12.2 A |
| Coppia di stallo | 10100 mNm |
| Corrente di avvio | 186 A |
| Efficienza max. | 87 % |
| Dati caratteristici | |
| Resistenza ai terminali | 0.0968 Ω |
| Induttanza ai terminali | 0.133 mH |
| Costante di coppia | 80.7 mNm/A |
| Costante di velocità | 118 rpm/V |
| Gradiente velocità/coppia | 0.142 rpm/mNm |
| Costante di tempo meccanica | 7.51 ms |
| Inerzia del rotore | 5060 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 1.73 K/W |
| Resistenza termica avvolgimento-involucro | 1.82 K/W |
| Costante di tempo termica avvolgimento | 60.5 s |
| Costante di tempo termica motore | 257 s |
| Temperatura ambiente | -40...+100 °C |
| Temperatura max. avvolgimento | +125 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 5000 rpm |
| Gioco assiale | {0} {1}, in caso di carico radiale {2} {3} {4} |
| 0.14 mm, in caso di carico radiale > 58 N | |
| Carico assiale max. (dinamico) | 34 N |
| Forza max. di calettamento (statica) | 440 N |
| (statico, albero supportato) | 8000 N |
| Carico radiale max. | 130 N, 10 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 11 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 985 g |
