Specifiche

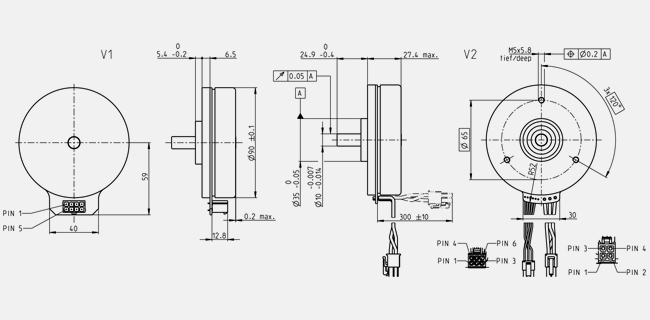

Information: Drawings are not in scale.
| Valori con tensione nominale |
| Tensione nominale |
24 V |
| Velocità a vuoto |
3170 rpm |
| Corrente a vuoto |
658 mA |
| Velocità nominale |
2720 rpm |
| Coppia nominale (coppia max. continuativa) |
462 mNm |
| Corrente nominale (corrente max. continuativa) |
6.44 A |
| Coppia di stallo |
5110 mNm |
| Corrente di avvio |
113 A |
| Efficienza max. |
85 % |
| Dati caratteristici |
| Resistenza ai terminali |
0.213 Ω |
| Induttanza ai terminali |
0.232 mH |
| Costante di coppia |
71.2 mNm/A |
| Costante di velocità |
134 rpm/V |
| Gradiente velocità/coppia |
0.401 rpm/mNm |
| Costante di tempo meccanica |
13.3 ms |
| Inerzia del rotore |
3170 gcm² |
| Dati termici |
| Resistenza termica involucro-ambiente |
1.75 K/W |
| Resistenza termica avvolgimento-involucro |
3.71 K/W |
| Costante di tempo termica avvolgimento |
69.8 s |
| Costante di tempo termica motore |
260 s |
| Temperatura ambiente |
-40...+100 °C |
| Temperatura max. avvolgimento |
+125 °C |
| Dati meccanici |
| Tipo di cuscinetto |
Cuscinetti a sfere |
| Velocità max. permessa |
5000 rpm |
| Gioco assiale |
{0} {1}, in caso di carico radiale {2} {3} {4} |
|
0.14 mm, in caso di carico radiale > 58 N |
| Carico assiale max. (dinamico) |
34 N |
| Forza max. di calettamento (statica) |
440 N |
| (statico, albero supportato) |
8000 N |
| Carico radiale max. |
100 N, 10 mm dalla flangia |
| Altre specifiche |
| Numero di paia poli |
11 |
| Numero di fasi |
3 |
| Numero di cicli in autoclave |
0 |
| Prodotto |
| Peso |
635 g |
Descrizione

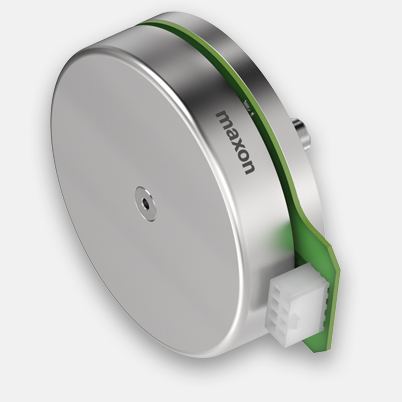

Grazie alla loro struttura sottile, i motori piatti EC brushless rappresentano la migliore soluzione di motorizzazione per molte applicazioni. La struttura semplice ma ben pensata permette di ottenere un'elevata automazione dei processi produttivi, con conseguente abbassamento dei costi.
