NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche

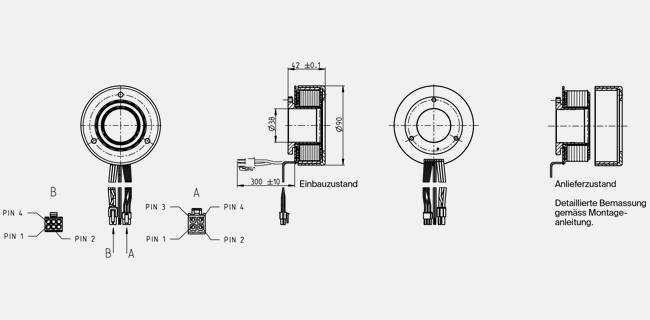

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 30 V |
| Velocità a vuoto | 2080 rpm |
| Corrente a vuoto | 490 mA |
| Velocità nominale | 1770 rpm |
| Coppia nominale (coppia max. continuativa) | 989 mNm |
| Corrente nominale (corrente max. continuativa) | 7.06 A |
| Coppia di stallo | 9760 mNm |
| Corrente di avvio | 103 A |
| Efficienza max. | 87 % |
| Dati caratteristici | |
| Resistenza ai terminali | 0.29 Ω |
| Induttanza ai terminali | 0.369 mH |
| Costante di coppia | 136 mNm/A |
| Costante di velocità | 70.2 rpm/V |
| Gradiente velocità/coppia | 0.15 rpm/mNm |
| Costante di tempo meccanica | 8.32 ms |
| Inerzia del rotore | 5300 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 1.74 K/W |
| Resistenza termica avvolgimento-involucro | 1.82 K/W |
| Costante di tempo termica avvolgimento | 56.9 s |
| Costante di tempo termica motore | 258 s |
| Temperatura ambiente | -40...+100 °C |
| Temperatura max. avvolgimento | +125 °C |
| Dati meccanici | |
| Tipo di cuscinetto | keine |
| Velocità max. permessa | 5000 rpm |
| Gioco assiale | -1 mm, in caso di carico radiale < 0 N |
| -1 mm, in caso di carico radiale > 0 N | |
| Carico assiale max. (dinamico) | 0 N |
| Forza max. di calettamento (statica) | 0 N |
| (statico, albero supportato) | 0 N |
| Carico radiale max. | 0 N, 10 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 11 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 814 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
