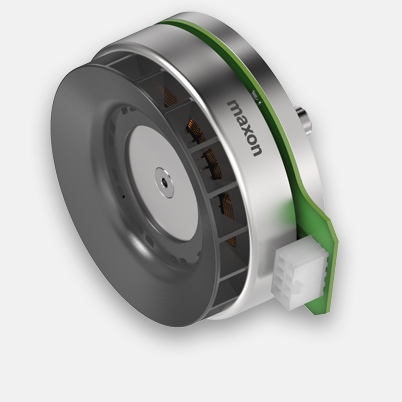

EC 90 flat Ø 90 mm, brushless, 360 watt, con sensori Hall | Con ventola
Codice articolo 607950
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 246,83 |
| 5-19 | € 207,05 | |
| 20-49 | € 179,36 | |
| a partire da 50 | Su richiesta |
Specifiche

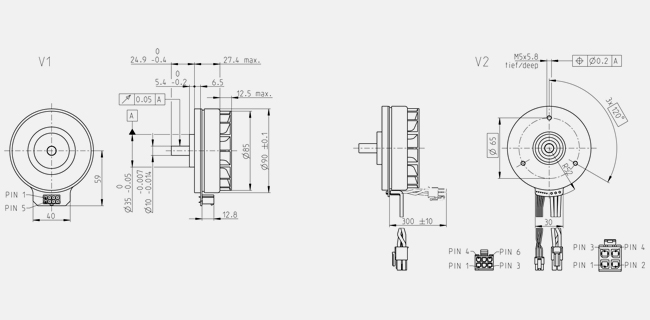

Disegno tecnico del prodotto
- Disegno quotato
| Valori con tensione nominale | |
| Tensione nominale | 24 V |
| Velocità a vuoto | 3210 rpm |
| Corrente a vuoto | 696 mA |
| Velocità nominale | 2340 rpm |
| Coppia nominale (coppia max. continuativa) | 961 mNm |
| Corrente nominale (corrente max. continuativa) | 12 A |
| Coppia di stallo | 5030 mNm |
| Corrente di avvio | 113 A |
| Efficienza max. | 85 % |
| Dati caratteristici | |
| Resistenza ai terminali | 0.213 Ω |
| Induttanza ai terminali | 0.232 mH |
| Costante di coppia | 70.1 mNm/A |
| Costante di velocità | 136 rpm/V |
| Gradiente velocità/coppia | 0.413 rpm/mNm |
| Costante di tempo meccanica | 13.9 ms |
| Inerzia del rotore | 3210 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 0.675 K/W |
| Resistenza termica avvolgimento-involucro | 0.923 K/W |
| Costante di tempo termica avvolgimento | 17.3 s |
| Costante di tempo termica motore | 100 s |
| Temperatura ambiente | -40...+100 °C |
| Temperatura max. avvolgimento | +125 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 5000 rpm |
| Gioco assiale | {0} {1}, in caso di carico radiale {2} {3} {4} |
| 0.14 mm, in caso di carico radiale > 58 N | |
| Carico assiale max. (dinamico) | 34 N |
| Forza max. di calettamento (statica) | 440 N |
| (statico, albero supportato) | 8000 N |
| Carico radiale max. | 100 N, 10 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 11 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 638 g |
Descrizione
Grazie alla loro struttura sottile, i motori flat EC brushless rappresentano la migliore soluzione di motorizzazione per molte applicazioni. La struttura semplice ma ben pensata permette di ottenere un'elevata automazione dei processi produttivi, con conseguente abbassamento dei costi.
La ventola serve da raffreddamento attivo durante l'esercizio, permettendo di raggiungere le coppie continuative massime.
