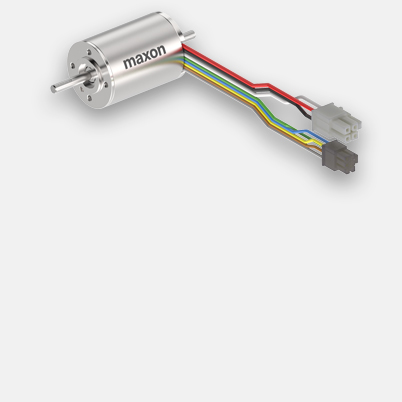

EC-max 30 Ø30 mm, senza spazzole, 40 Watt, con sensori Hall
Codice articolo 272768
| Fasce di prezzo | Quantità | Prezzo unitario |
|---|---|---|
| Prezzi al netto dell'IVA e dei costi di spedizione | 1-4 | € 253,89 |
| 5-19 | € 196,20 | |
| 20-49 | € 146,00 | |
| a partire da 50 | Su richiesta |
Specifiche

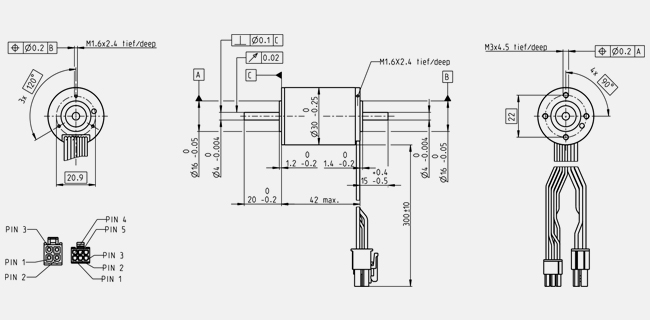

Disegno tecnico del prodotto
- Disegno quotato
Information: Drawings are not in scale.
| Valori con tensione nominale | |
| Tensione nominale | 24 V |
| Velocità a vuoto | 9250 rpm |
| Corrente a vuoto | 151 mA |
| Velocità nominale | 7220 rpm |
| Coppia nominale (coppia max. continuativa) | 33.8 mNm |
| Corrente nominale (corrente max. continuativa) | 1.49 A |
| Coppia di stallo | 160 mNm |
| Corrente di avvio | 6.57 A |
| Efficienza max. | 75 % |
| Dati caratteristici | |
| Resistenza ai terminali | 3.65 Ω |
| Induttanza ai terminali | 0.31 mH |
| Costante di coppia | 24.3 mNm/A |
| Costante di velocità | 393 rpm/V |
| Gradiente velocità/coppia | 59.1 rpm/mNm |
| Costante di tempo meccanica | 6.81 ms |
| Inerzia del rotore | 11 gcm² |
| Dati termici | |
| Resistenza termica involucro-ambiente | 8.6 K/W |
| Resistenza termica avvolgimento-involucro | 1 K/W |
| Costante di tempo termica avvolgimento | 3.14 s |
| Costante di tempo termica motore | 777 s |
| Temperatura ambiente | -40...+100 °C |
| Temperatura max. avvolgimento | +155 °C |
| Dati meccanici | |
| Tipo di cuscinetto | Cuscinetti a sfere |
| Velocità max. permessa | 15000 rpm |
| Gioco assiale | 0 mm, in caso di carico radiale < 6 N |
| 0.14 mm, in caso di carico radiale > 6 N | |
| Carico assiale max. (dinamico) | 5 N |
| Forza max. di calettamento (statica) | 98 N |
| (statico, albero supportato) | 2000 N |
| Carico radiale max. | 25 N, 5 mm dalla flangia |
| Altre specifiche | |
| Numero di paia poli | 1 |
| Numero di fasi | 3 |
| Numero di cicli in autoclave | 0 |
| Prodotto | |
| Peso | 195 g |
-
Grafico a linee
| Continuous operation range | ||
| Short term operation range | ||
