NRND (Not Recommended for New Designs): Questi prodotti continuano ad essere disponibili, ma sono sconsigliati in caso di nuovi progetti. Il reparto vendite vi consiglierà le possibili alternative.
Specifiche

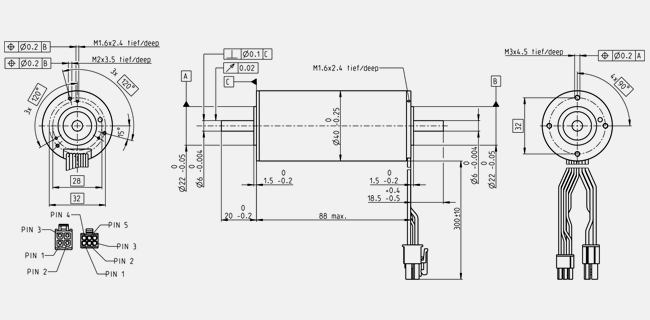

Disegno tecnico del prodotto
Disegno quotato
Information: Drawings are not in scale.
Valori con tensione nominale
Tensione nominale
48 V
Velocità a vuoto
10100 rpm
Corrente a vuoto
310 mA
Velocità nominale
9250 rpm
Coppia nominale (coppia max. continuativa)
170 mNm
Corrente nominale (corrente max. continuativa)
4.06 A
Coppia di stallo
2090 mNm
Corrente di avvio
46.7 A
Efficienza max.
85 %
Dati caratteristici
Resistenza ai terminali
1.03 Ω
Induttanza ai terminali
0.204 mH
Costante di coppia
44.8 mNm/A
Costante di velocità
213 rpm/V
Gradiente velocità/coppia
4.89 rpm/mNm
Costante di tempo meccanica
5.17 ms
Inerzia del rotore
101 gcm²
Dati termici
Resistenza termica involucro-ambiente
3.45 K/W
Resistenza termica avvolgimento-involucro
0.29 K/W
Costante di tempo termica avvolgimento
3.96 s
Costante di tempo termica motore
1240 s
Temperatura ambiente
-40...+100 °C
Temperatura max. avvolgimento
+155 °C
Dati meccanici
Tipo di cuscinetto
Cuscinetti a sfere
Velocità max. permessa
12000 rpm
Gioco assiale
0 mm, in caso di carico radiale < 10 N
0.14 mm, in caso di carico radiale > 10 N
Carico assiale max. (dinamico)
8 N
Forza max. di calettamento (statica)
211 N
(statico, albero supportato)
4000 N
Carico radiale max.
80 N, 5 mm dalla flangia
Altre specifiche
Numero di paia poli
1
Numero di fasi
3
Numero di cicli in autoclave
0
Prodotto
Peso
720 g
Grafico a linee
Continuous operation range
Short term operation range
Descrizione

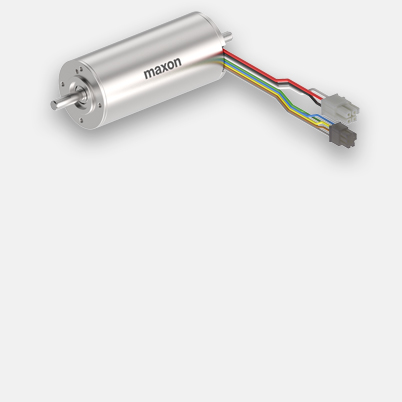

La serie di prodotti maxon EC-max si rifà all'idea che sta alla base dei motori di successoA-max e RE-max. Il principio alla base dei motori a corrente continua a commutazione elettronica è la piattaforma di parti identiche,che comporta un sistema modulare con riduttori, trasduttori reali e freni, un'elevata gamma di prodotti orientati al mercato.
